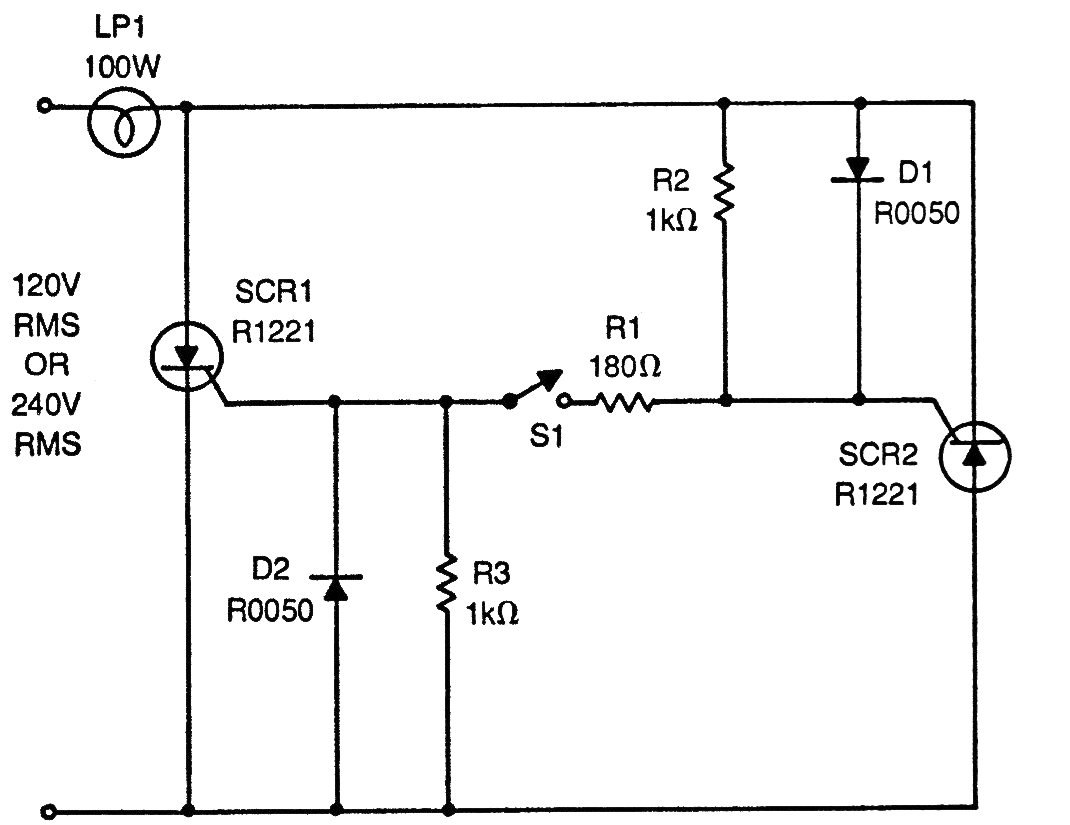

Este circuito é de uma documentação técnica da GE dos anos 70. O circuito pode ser implementado com SCRs do tipo TIC106 e a corrente máxima será de 3 A. Os SCRs devem ser dotados de radiadores de calor e os diodos podem ser os 1N4004 ou 1N4007, conforme a rede. O circuito só deve operar com cargas resistivas.
| Clique na imagem para ampliar |
