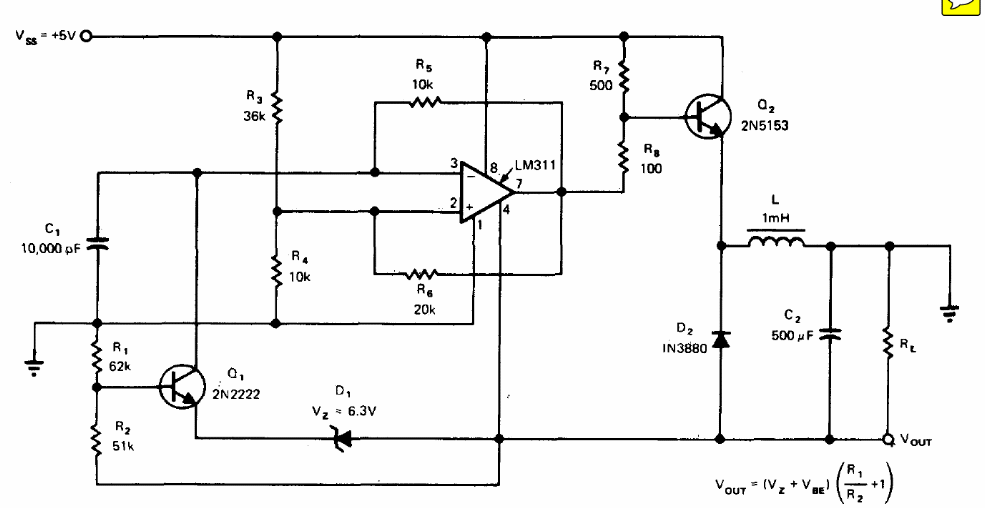

Encontramos este circuito numa documentação técnica antiga. O circuito pode ser elaborado com outros amplificadores operacionais e o transistor pode ser umBD135 para correntes até 500 mA. A tensão de saída pode ser alterada com a utilização da fórmula junto ao diagrama.
| Clique na imagem para ampliar |
