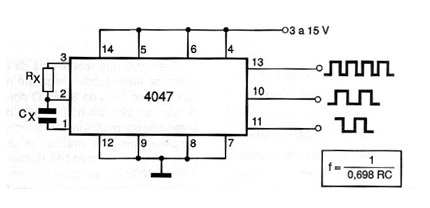

No circuito da figura temos a produção de sinais retangulares de frequências de até aproximadamente 1 MHz.O oscilador em questão tem três saídas com características que podem ser interessantes para muitos projetos. Nos pinos 10 e 11 temos sinais retangulares de mesma frequência, mas com fases invertidas; enquanto que no pino 13 temos um sinal retangular com o dobro da frequência dos anteriores. A frequência de operação depende de Rx e Cx e pode ser calculada pela fórmula junto ao diagrama. Rx não deve ser menor que 1 k ohms. Este oscilador pode ser alimentado por tensões entre 3 e 15 V e a frequência máxima de operação, que depende desta tensão, fica em torno de 2 MHz para 12 V de alimentação.
