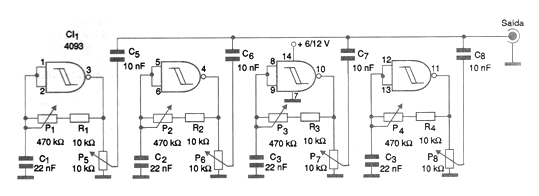

A combinação de sinais retangulares de diversas freqüências e intensidades pode resultar em sinais de formas de onda bastante complexas. Se os sinais forem de baixas freqüências e mantidos na forma digital com intensidade máxima, poderemos ter nessa combinação a produção de pulsos aleatórios. Essa é justamente a finalidade do circuito apresentado na figura. Nesse circuito, usamos as quatro portas NAND de um 4093 para gerar 4 sinais de freqüências diferentes que podem ser ajustadas através de quatro potenciômetros. Esses sinais podem ainda ter suas intensidades ajustadas separadamente através de 4 outros potenciômetros. Obtemos assim na saída um sinal complexo cuja forma de onda e intensidade vai depender justamente de todos esses ajustes. Ligando na saída do circuito um osciloscópio, o leitor poderá observar a forma de onda que está sendo gerada. Podemos dizer que se trata de um gerador de forma de onda bastante econômico para testes de equipamentos numa bancada. É claro que existe ainda a possibilidade de se usar um segundo 4093 com a combinação de mais outros quatro sinais, caso em que a forma de onda se torna ainda mais complexa.O consumo do aparelho é muito baixo o que permite que sua alimentação seja feita com pilhas ou mesmo uma bateria comum de 9 V. Observamos que a freqüência máxima dos osciladores está determinada pela alimentação dos CMOS ficando em torno de 4 MHz para este circuito. Os capacitores vão determinar a faixa de freqüências gerada.
