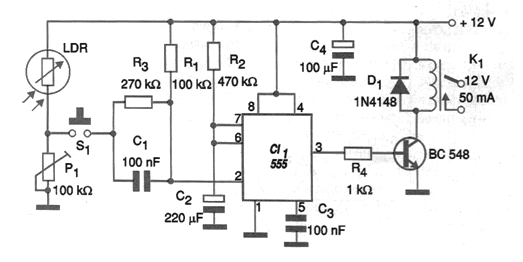

O circuito apresentado na figura dispara um relé quando S1 é pressionado, mas isso somente na ausência de luz incidente no sensor (um LDR comum).
Numa aplicação direta ele pode ser usado como interruptor noturno temporizado. Outra aplicação é em automatismos onde S1 pode ser um sensor NA (microswitch ou reedswitch). A sensibilidade ao disparo em função da luz incidente ;e determinada pelo ajuste de P1. Esse trimpot pode ser aumentado caso se trabalhe com intensidades muito pequenas de luz. A temporização é dada por R2 e C1, Para os valores indicados temos algo em torno de 1,5 minutos, mas esse tempo pode ser alterado à vontade pela troca dos componentes envolvidos. Lembramos que C2 não deve superar os 2 200 uF e R2 os 1,5 M ohms, para que instabilidades não sejam introduzidas no circuito.
O circuito também pode ser alimentado com uma tensão de 6 V caso o relé seja trocado. A carga controlada vai depender justamente da capacidade dos contactos desse componente. Também existe a possibilidade de se utilizar um Darlington de potência, um transistor de potência comum ou um MOSFET de potência, para controle direto de uma carga de corrente contínua que opere na mesma tensão.
