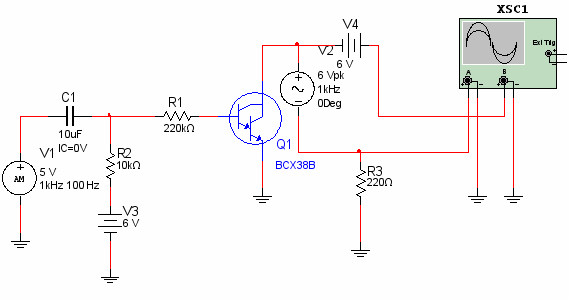

O circuito apresentado traça a curva característica para uma corrente de base, possibilitando o teste de transistores Darlington ou ainda a visualização da curva. Para o teste precisamos de um gerador de 5 V,1 kHz x 100 Hz, um gerador de6 V, 1 kHz e de um osciloscópio, conforme circuito mostrado na figura 1.
Figura 1 – Circuito de teste de Darlingtons

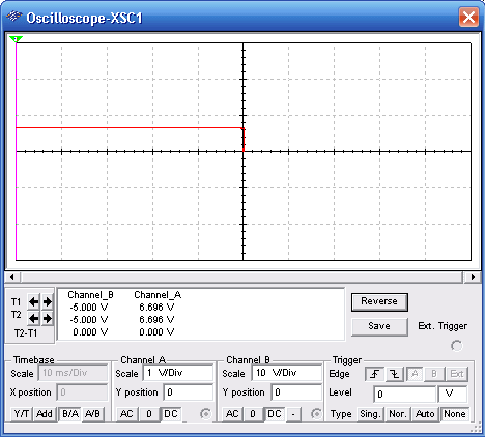

A configuração serve para testes de transistores equivalentes e a curva visualizada é mostrada na figura 2.
Figura 2 – Curva visualizada no osciloscópio do Multisim.
A simulação e a netlist estão disponíveis clicando aqui.
