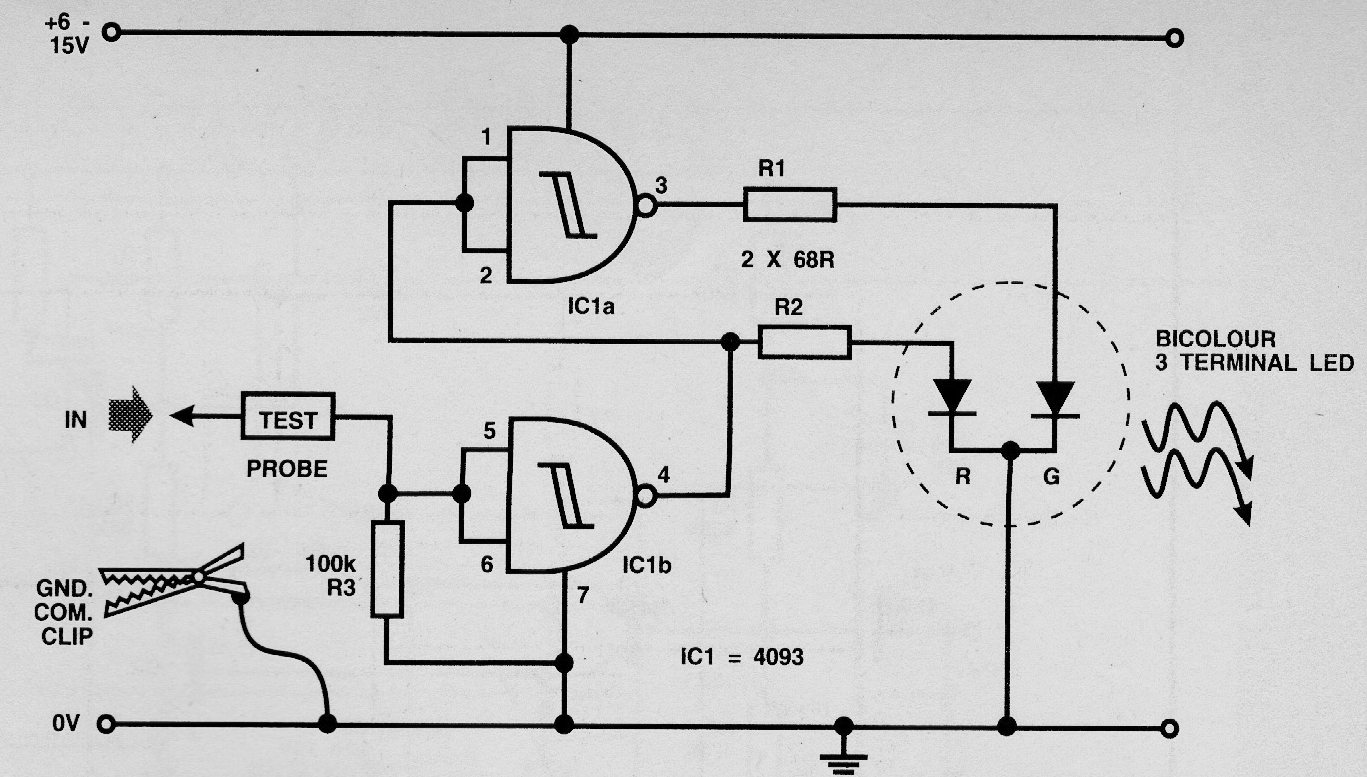

Este circuito de uma publicação inglesa de 1993 indica quando o ciclo ativo do sinal em teste é maior ou menor do que 50%. O circuito é para saídas digitais e alimentado pelo próprio circuito que está sendo analisado. Podem ser usados LEDs separados em lugar do LED bicolor.
| Clique na imagem para ampliar |
