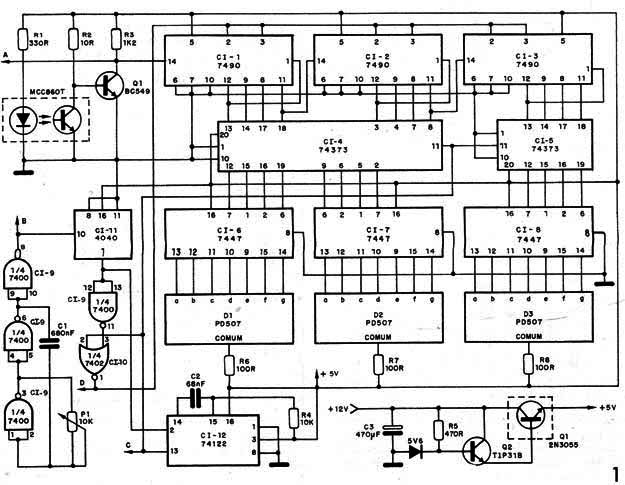

Este circuito, encontrado numa documentação de 1986 usa um sensor óptico para contar pulsos e, em sua função, mostrar a velocidade num display de 3 dígitos. Os displays são de catodo comum e a tecnologia usada é TTL o que exige alimentação de 5 V. O circuito possui um contador que permite a adaptação em veículos que já tenham velocímetro comum. O transistor de potência da fonte deve ser dotado de dissipador de calor.
