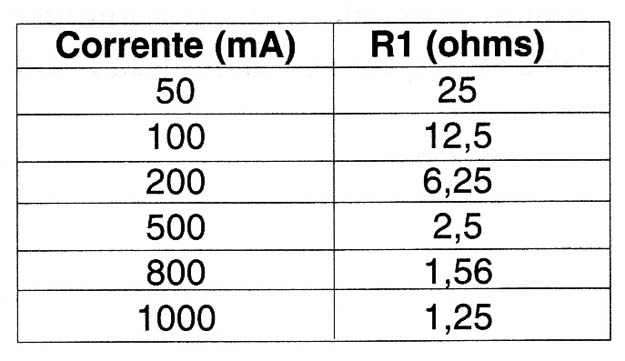

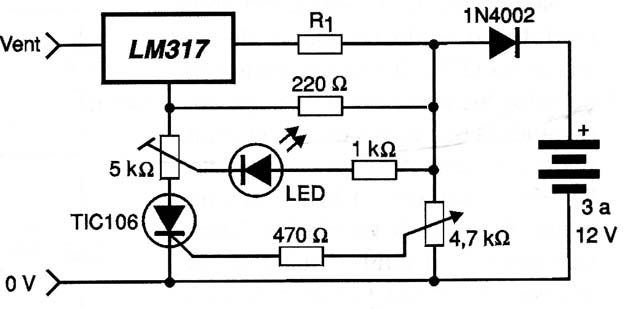

Este é um circuito simples que encontramos numa documentação de 2001. O circuito integrado deve ser dotado de dissipador de calor e a corrente máxima de carga, conforme a tabela depende de R1. O circuito desarma quando a carga se completa o que deve ser ajustado no trimpot.
![](/images/stories/banco/cir10843_0002.jpg)
![](/images/stories/banco/cir10843_0001.jpg)
