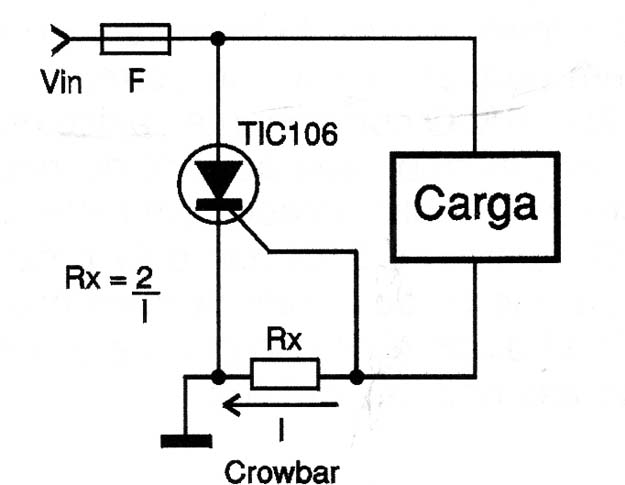

Este circuito de proteção contra curto-circuito acelera a queima do fusível em caso de sobrecorrente na saída. O circuito é indicado para correntes até uns 3 A e Rx determina o valor do disparo, segundo fórmula dada no diagrama. Como a ação é muito rápida o SCR não precisa de dissipador.
