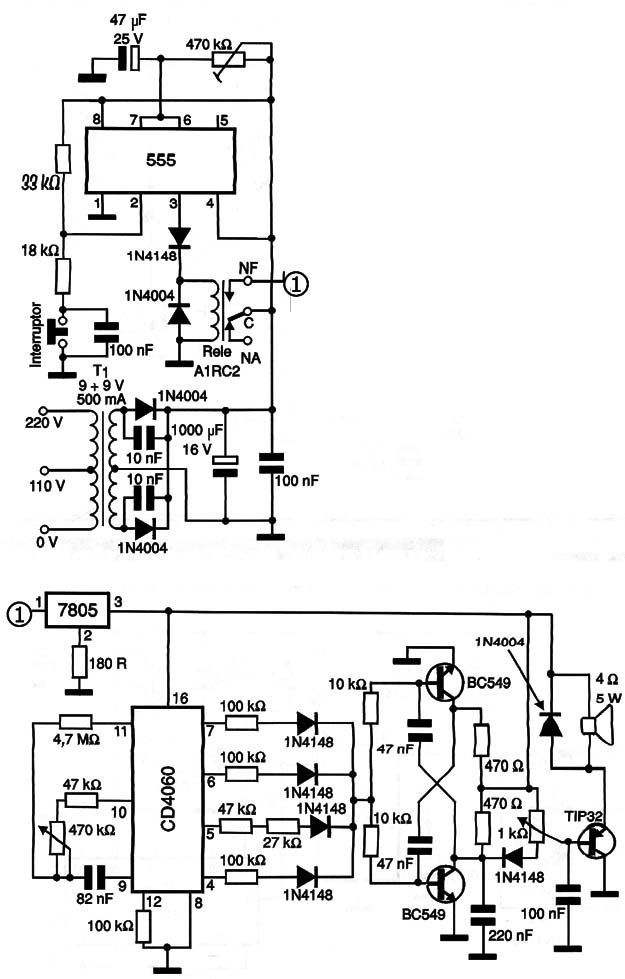

Este circuito foi encontrado numa documentação de 2000. O circuito gera uma sequência de notas programadas pelas saídas do 4060 e com velocidade ajustada em dois trimpots. O circuito inclui a fonte de alimentação e uma etapa amplificadora que alimenta um pequeno alto-falante. O tempo de toque é ajustado no trimpot junto ao 555.
