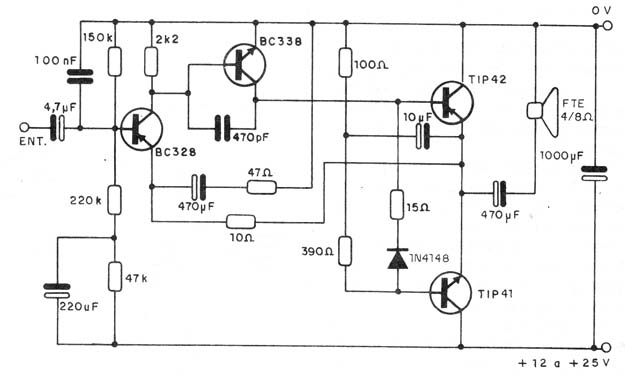

Esta configuração tradicional complementar é de uma documentação de 1990. Os transistores devem ser dotados de dissipador de calor e a fonte deve fornecer pelo menos 1,5 A de corrente. A potência máxima é obtida com a alimentação de 25 V.
![](/images/stories/banco/CIR10548_0001.jpg)
Esta configuração tradicional complementar é de uma documentação de 1990. Os transistores devem ser dotados de dissipador de calor e a fonte deve fornecer pelo menos 1,5 A de corrente. A potência máxima é obtida com a alimentação de 25 V.
