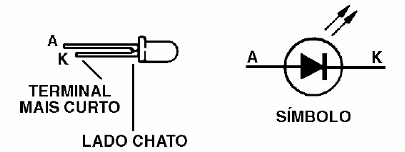

Como estudamos, para acender um LED é preciso haver um percurso fechado para a corrente, ou seja, um circuito fechado. Também verificamos que o LED não pode ser ligado diretamente à pilha, pois a corrente seria excessiva e ele poderia queimar. Devemos então usar um resistor para limitar essa corrente. Assim, a corrente circula pelo LED passando pelo resistor indo do positivo da bateria para o negativo. Veja que o LED é um componente polarizado, ou seja, existe um caminho certo para a corrente. Se ele for invertido o circuito não funciona e o LED não acende. A polaridade do LED é dada pelos seus terminais ou pelo seu lado chato, conforme mostra a figura 1.

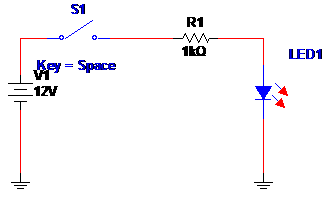

Na simulação usamos um resistor de 1 k Ω é ligado em série com o LED de modo a limitar a corrente. O valor do resistor depende do brilho que desejamos para o LED, havendo um cálculo para esta finalidade.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0052.zip)
