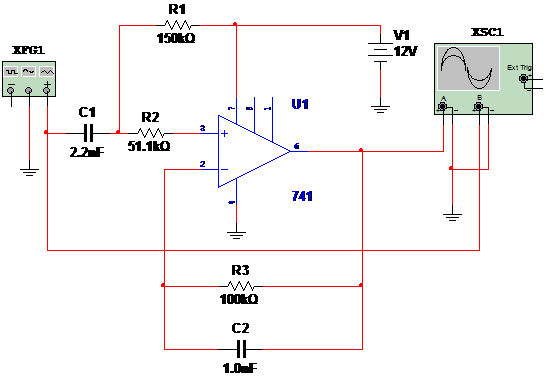

Um sinal retangular aplicado à entrada deste circuito transforma-se num pulso crescente cuja taxa de crescimento é dada pela derivada da função que descreve o sinal de entrada. Os valores dos capacitores e resistores usados determinam as características do sinal obtido na saída, em função do sinal aplicado à entrada. O circuito não necessita de fonte simétrica e a tensão pode ficar tipicamente entre 3 e 15 V dependendo do amplificador operacional utilizado. Abaixo o diagrama do diferenciador desenhado e simulado no MultiSIM BLUE.

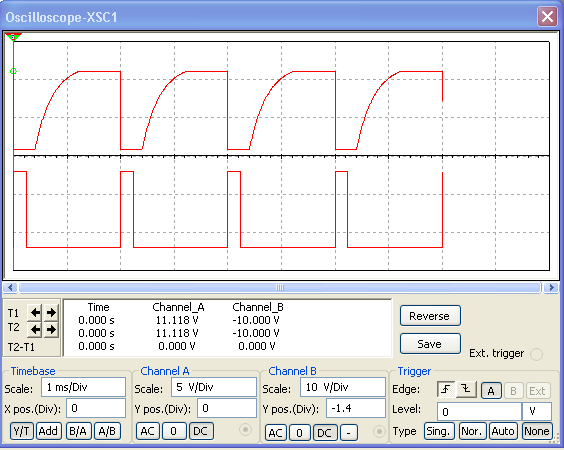

As formas de onda aplicada a entrada e obtida na saída, são mostradas na figura abaixo, conforme são visualizadas no osciloscópio virtual disponível no Multisim Blue.








Para fazer o download dos arquivos de simulação e Netlist - clique aqui (msb0010.zip)
