Este circuito incorpora um termostato. O circuito é do Linear Interface ICs da Motorola de 1993. O componente básico usado não é muito comum atualmente e o Triac deve ser de acordo com a potência do elemento de aquecimento.

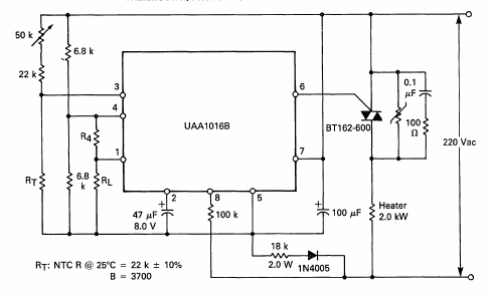

![aquecedor com Controle Proporcional µAA1016B
aquecedor com Controle Proporcional µAA1016B](/images/stories/banco/cir7707_0001.gif)
aquecedor com Controle Proporcional µAA1016B
