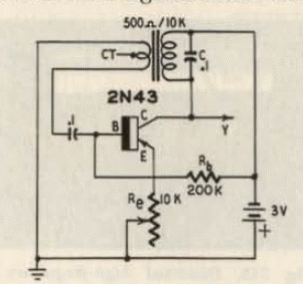

Este circuito, obtido de uma publicação dos anos 50, utiliza um transistor PNP de germânio e um transformador driver de rádio transistorizado. A frequência depende de C e do ajuste do potenciômetro. O sinal é retirado do ponto Y do circuito e tem boa intensidade. Este circuito pode ser adaptado para funcionar com componentes mais modernos.
![Oscilador Transistorizado Antigo
Oscilador Transistorizado Antigo](/images/stories/banco/cir5818_0001.gif)
Oscilador Transistorizado Antigo
