Este simples aparelho permite medir com alguma precisão o consumo de energia de eletro-eletrônicos. O circuito utiliza um galvanômetro (microamperímetro), mas podemos empregar um multímetro na sua escala mais baixa de correntes.
O instrumento que descrevemos pode ter sua escala calibrada em função de aparelhos cujo consumo seja conhecido, por exemplo, lâmpadas incandescentes e elementos de aquecimento.
Feita a calibração, podemos usá-lo para ter uma idéia do consumo de alguns eletro-eletrônicos comuns.
O circuito foi projetado para uma potência máxima de 100 W, dada pelos diodos, mas pode ser um pouco maior, até uns 300 W se usarmos diodos 1N5404 na rede de 10 V e 1N5407 na rede 220 V.
Para a medida do consumo, o circuito aproveita a pequena queda de tensão sobre um resistor de valor muito baixo, para não afetar o funcionamento do eletro-eletrônico que está sendo alimentado.
Esta tensão é aplicada ao instrumento indicador, sendo proporcional ao consumo.
Montagem

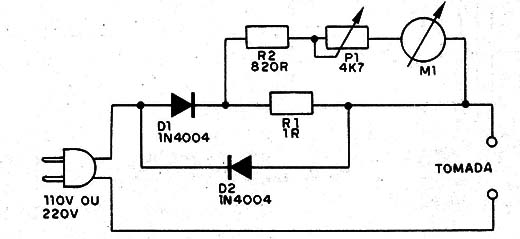

Na figura 1 temos o diagrama completo do medidor de consumo.

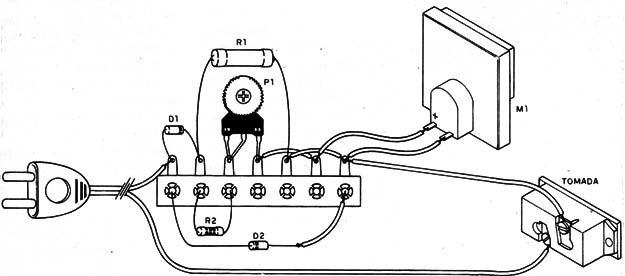

A montagem é muito simples, o que significa que os poucos componentes usados podem ser soldados diretamente numa ponte de terminais,conforme mostra a figura 2.
Na montagem é muito importante observar a posição dos diodos.
O resistor R1 é de fio com 5 W de dissipação e R2 de 1/8 W com qualquer tolerância.
Use os 1N4004 ou 1N4007 se a rede for de 110 V e 1N4007 se a rede for de 220 V, para os diodos.
O trimpot permite calibrar a escala do instrumento.
D1, D2 – 1N4004 (110 V) ou 1N4007 (220 V) – diodos de silício
M1 – Microamperímetro de50 a 200 µA ou miliamperímetro de 0-1 mA
R1 – 1 Ω – resistor de fio
R2 - 820 Ω – resistor – cinza, vermelho, marrom
P1 – 4,7 kΩ – trimpot
Diversos:
Cabo de força, tomada, ponte de terminais, caixa para montagem, etc.
