Aproximadamente 1 W é quanto você pode obter de excelente qualidade de som deste micro-amplificador que só precisa de 6 V para funcionar. A potência pode não ser muita para um equipamento de som “de verdade", mas existem centenas de aplicações em que ela é mais do que suficiente para se obter o que se deseja.
Obs. O circuito pode ainda ser montado com facilidade, pois todos os componentes ainda são comuns.
Se você precisa de uma etapa de saída para um receptor ou sintonizador, de uma etapa de saída para fones, de um amplificador para um intercomunicador, de um miniamplificador de pilhas para uma sirene ou outro efeito sonoro, este é o recomendado.
Utilizando transistores em saída complementar, este circuito tem excelente sensibilidade e qualidade de som.
Como amplificador de prova para sua bancada, este projeto será de utilidade a toda prova.
COMO FUNCIONA

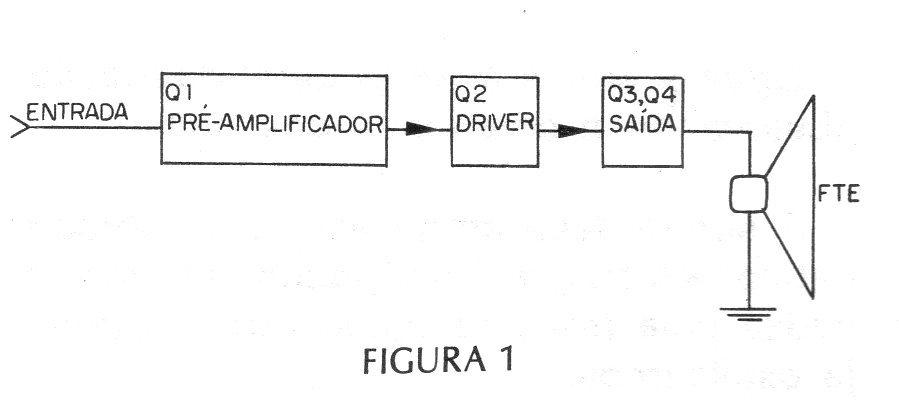

São utilizados 4 transistores em três etapas de amplificação, conforme sugere a figura 1.
A primeira etapa leva apenas um transistor e é de pré-amplificação tendo por finalidade pegar as pequenas tensões de áudio de microfones, fonocaptores, e outras fontes de sinal, amplificando-as uma primeira vez para passá-las a etapa seguinte.
A etapa seguinte é a impulsora ou “driver" que amplifica mais um pouco o sinal de áudio a ponto dele poder ser usado na excitação da etapa seguinte.
Um único transistor de pequena potência é usado nesta etapa.
Temos finalmente a etapa de saída em simetria complementar em que são usados dois transistores, um PNP e um NPN.
Enquanto um amplifica metade dos semiciclos do sinal de áudio, o outro amplifica a outra metade.
Por suas características, esta etapa fornece uma saída com um mínimo de distorção no som, e ainda com baixa impedância, o que significa que podemos ligar diretamente o alto-falante de 8 ohms sem a necessidade de um transformador de saída.
MONTAGEM

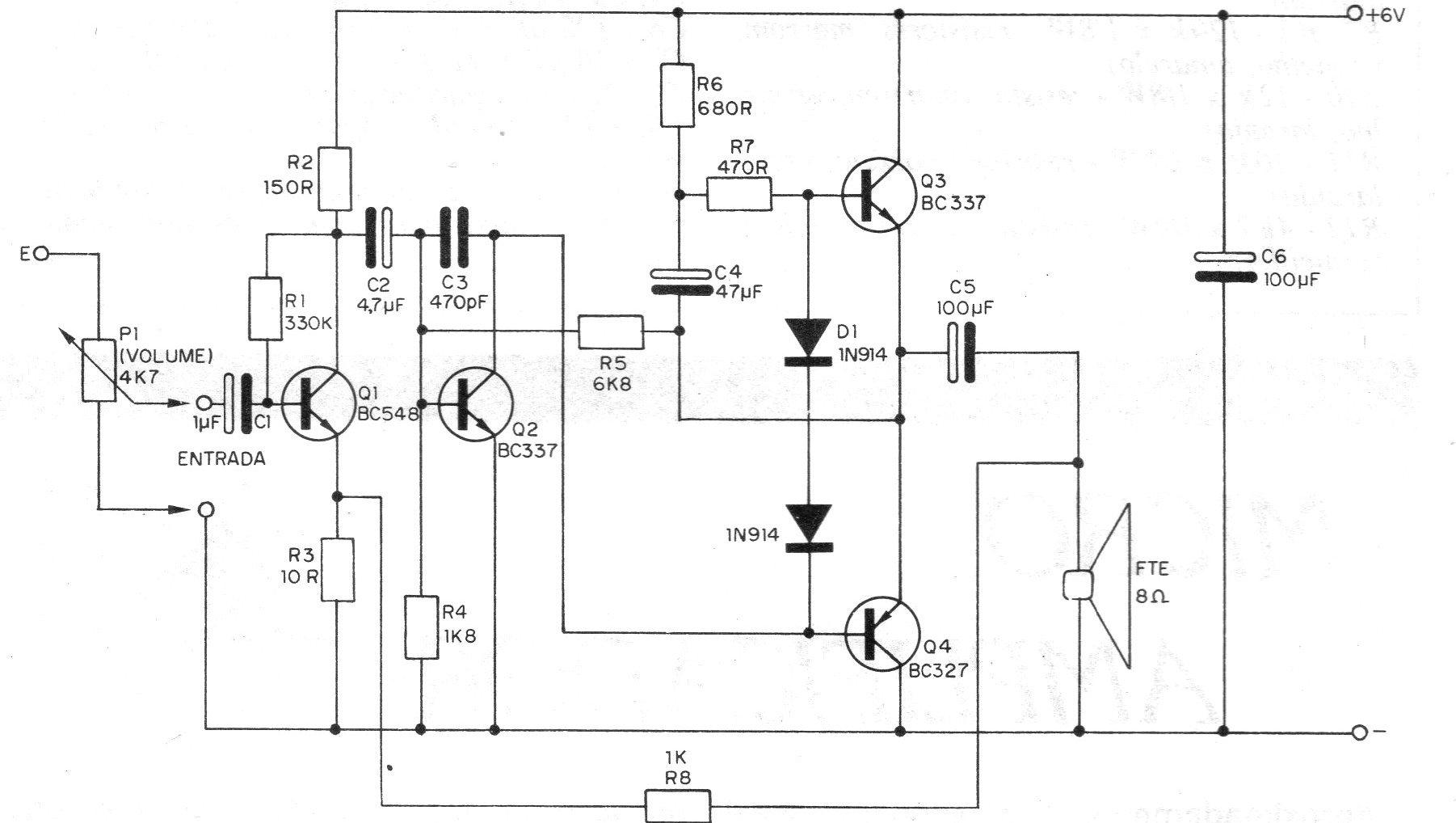

Na figura 2 temos o circuito completo do microamplificador com os valores de todos os componentes usados.

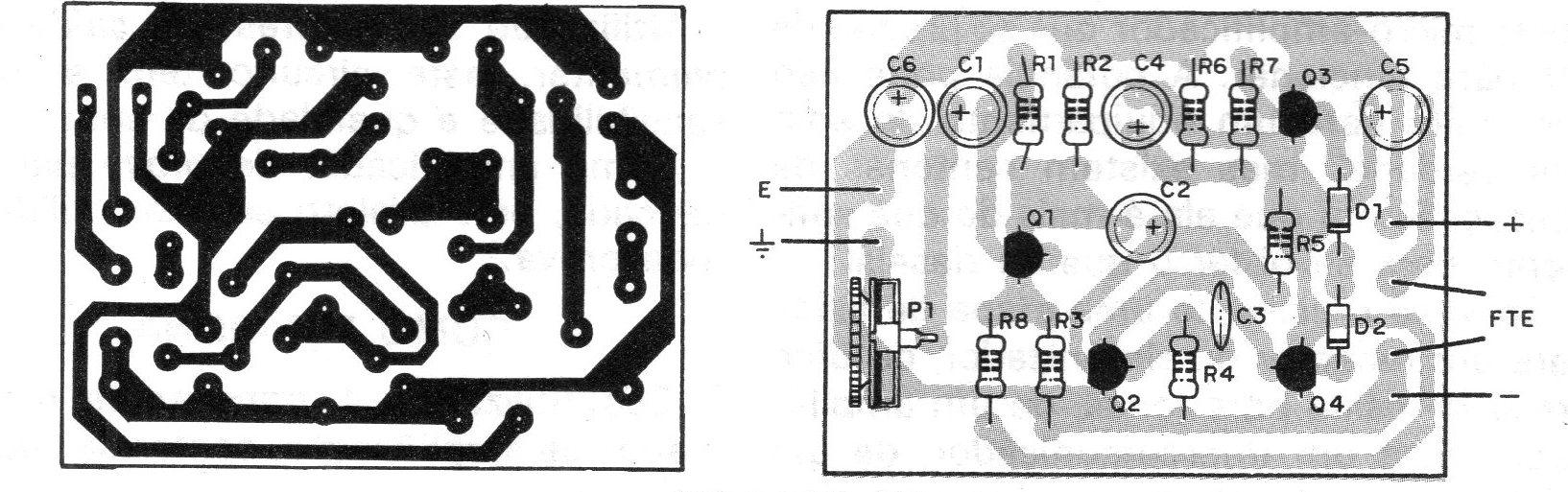

A montagem em placa de circuito impresso pode ser feita seguindo-se a figura 3.

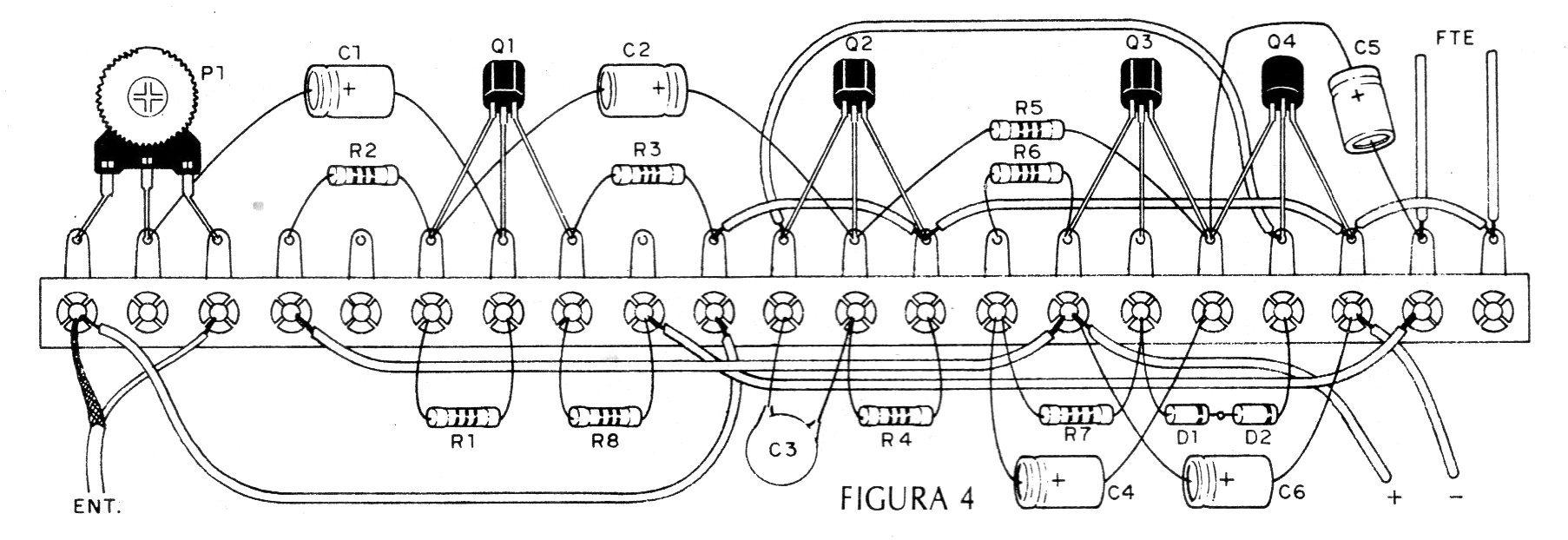

Para a versão em ponte de terminais, menos compacta, siga a figura 4.
Os cuidados que devem ser tomados com a montagem são os seguintes:
a) Soldando os transistores observe tanto a sua posição que é dada em função do lado chanfrado de seu invólucro como também os tipos, já que são utilizados tanto transistores NPN como PNP.
b) Ao soldar os diodos D1 e D2 observe bem a sua posição que é dada em função dos anéis. Seja rápido na soldagem destes componentes.
c) Os capacitores eletrolíticos também são componentes polarizados devendo ser observada sua posição. Veja também os seus valores.
d) O capacitor C3 que é cerâmico não tem polaridade certa para ligação, mas é sensível ao calor. Seja rápido na sua soldagem.
e) Os resistores tem seus valores dados pelos anéis coloridos. Siga a lista de material na sua colocação.
f) O cabo de entrada, onde pode ser feita a conexão de um controle de volume deve ser blindado com a malha ligada ao polo negativo da fonte de alimentação para não haver captação de zumbidos.
g) Observe a polaridade do cabo de alimentação.
h) Na ligação do alto-falante use fio flexível de capa plástica não muito longo.
Ao terminar a montagem confira todas as ligações e, se tudo estiver em ordem faça uma prova de funcionamento.
PROVA E USO
Ligue a fonte de alimentação, observando a sua polaridade. Se for usada uma fonte, cuide para que ela tenha uma boa filtragem, pois pelo contrário aparecerá um zumbido desagradável no alto-falante.
Tocando com o dedo no terminal de entrada do amplificador (base de Q1) deve-se ouvir um forte ronco no alto-falante, indicando o bom funcionamento do amplificador.
Ao utilizá-lo respeite as limitações de sensibilidade não aplicando sinais fortes demais na sua entrada que possam ser responsáveis por distorções.
Lista de Material
Q1 - BC548 - transistor NPN de silício
Q2, Q3 - BC337 - transistor NPN de silício
Q4 - BC327 - transistor PNP de silício
D1; D2 - 1N914 - diodos de silício
C1 - 1 uF x 6 V - capacitor eletrolítico
C2 - 4,7 uF x 6 V - capacitor eletrolítico
C3 - 470 pF - capacitor cerâmico
C4 - 47 uF x 6 V - capacitor eletrolítico
C5, C6 - 100 uF x 12 V- capacitores eletrolíticos
P1 - 4k7 - trimpot
R1 – 330 k x 1/8 W - resistor (laranja, laranja, amarelo)
R2 – 150 R x 1/8 W - resistor (marrom, verde, marrom)
R3 – 10 R x 1/8 W - resistor (marrom, preto, preto)
R4 - 1k8 x 1/8 W - resistor (marrom, cinza, vermelho)
R5 - 6k8 x 1/8 W - resistor (azul, cinza, vermelho)
R6 – 680 R x 1/8 W - resistor (azul, cinza, marrom)
R7 – 470 R x 1/8 W - resistor (amarelo, violeta, marrom)
R8 – 1 k x 1/8 W - resistor (marrom, preto, vermelho)
FTE - alto-falante de 8 ohms (qualquer tamanho)
Diversos: placa de circuito impresso, fonte de 6 V (pilhas ou rede), caixa para montagem, fio, fio blindado, etc.
