Numa época em que não havia aplicativos pela interne, placas LoRa e outras que facilitavam a implantação de dispositivos sem fio (IoT), a elaboração de um alarme que enviasse sinais para um dispositivo distante sem usar fios comuns era um desafio. Assim, publicamos com sucesso na edição 6 da Revista Eletrônica Total de 1988 um alarme sem fio via rede de energia. É dele que tratamos neste artigo.
O projeto foi destaque na capa da revista e, conforme pode ser visto, montado em duas matrizes de contato. Na verdade, era mais um projeto experimental e didático que, pelas suas características pode ser montado até nossos dias. Uma boa sugestão para os leitores que ensinam tecnologia e eletrônica. Mas, tratemos do projeto.
Naquela época a rede de energia não era tão ruidosa em nossos dias em que uma quantidade muito grande de dispositivos com fontes chaveadas são a maioria. Assim, na maioria dos lugares, a rede de energia podia ser usada para transmitir dados e outros tipos de sinais sem muitos problemas.
Na verdade, intercomunicadores sem fio que usavam a rede de energia eram vendidos no comércio para escritórios e residências a custos acessíveis. Aproveitamos a tecnologia usada para o nosso projeto.

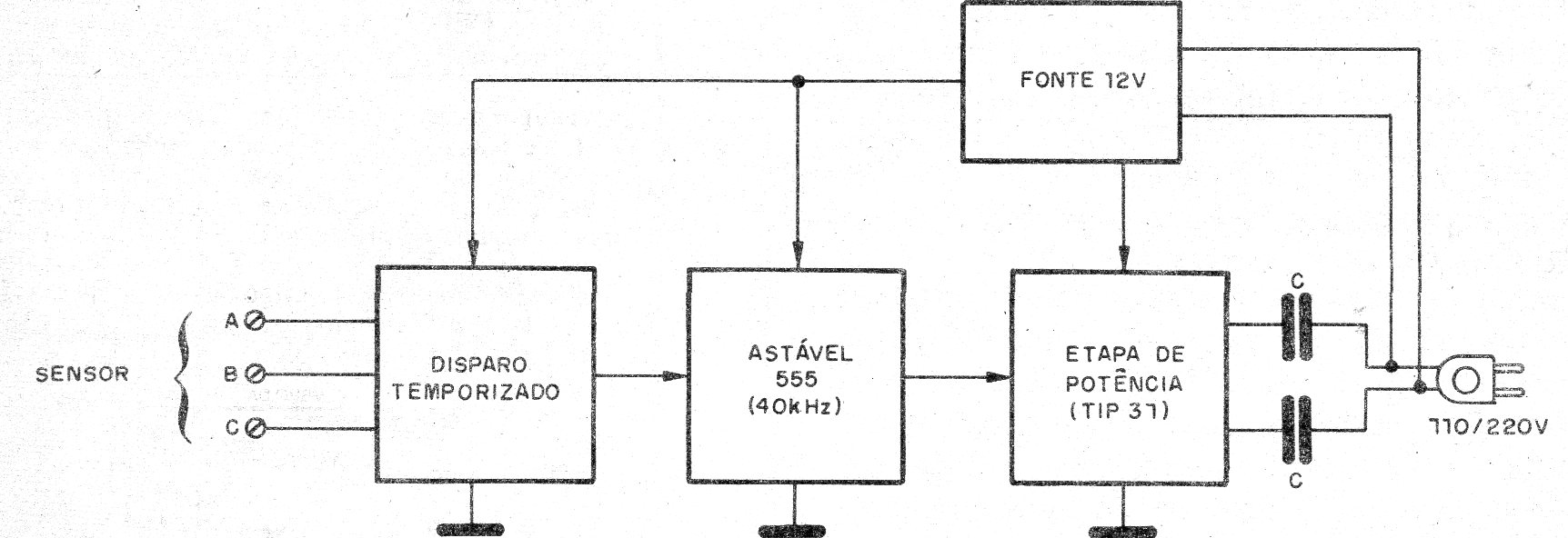

Conforme visto pelo diagrama de blocos da figura 1, no transmissor tínhamos um oscilador que transmitia um sinal de frequência fixa através da rede quando qualquer dos sensores era ativado.
O circuito operava em frequências entre 20 kHz e 100 kHz que se propagam pela rede de energia a uma boa distância, sem muitas dificuldades.
No receptor, conforme mostra o diagrama de blocos da figura 2, simplesmente usamos um filtro para a frequência do transmissor. Não era preciso um filtro muito seletivo assim, um filtro passa altas serviu para atender às nossas necessidades.
Se bem que tenha feito sucesso, por funcionar perfeitamente, hoje ele seria problemático, justamente pelo ruído da rede de energia em nossos dias. Versões posteriores usando filtros PLL como o 567 tinham maior probabilidade de funcionar hoje.
Mas, o circuito fez sucesso podendo ser montado ainda hoje, mas eventualmente usando cabos separados entre o transmissor e o receptor, pelo fato de nossa rede hoje ser muito ruidosa. Se quer ver o artigo na íntegra acesse Alarme sem fio via rede (ART1679) Link e também o vídeo VAM140.
