Esta pequena fonte de 3 tensões selecionáveis por uma chave, pode fornecer correntes até 1 A. Ela é de grande utilidade na bancada como um eliminador de pilhas eficiente.
Descrevemos a montagem de uma simples fonte de 3 tensões para correntes até 1 A, com excelente regulagem, proteção contra curtos e utilizando componentes comuns.
O circuito se baseia no 7806 e em dois zener que somam suas tensões à saída de 6 V de modo a se obter 9 V e 12 V.
O circuito é muito simples de montar e se forem usados transformadores de menor corrente, ela ainda funcionará, mas com a corrente máxima determinada pelo transformador.

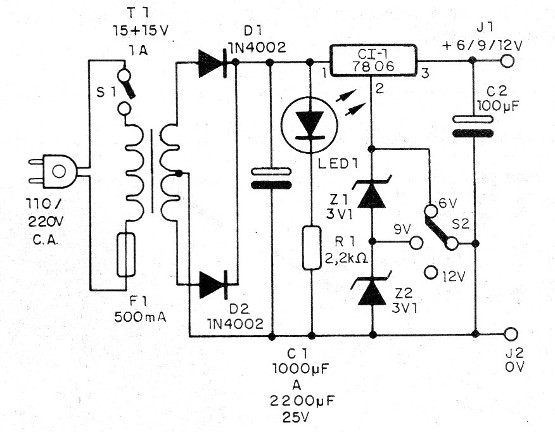

Na figura 1 temos o diagrama completo desta fonte.
![Figura 1 – Diagrama completo da fonte
Figura 1 – Diagrama completo da fonte](/images/stories/artigo2019/art1803_0001.jpg)

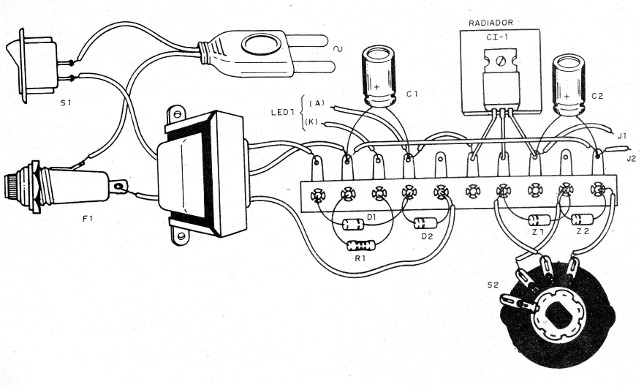

A montagem usando uma ponte de terminais é mostrada na figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/artigo2019/art1803_0002.jpg)
A chave rotativa de 1 pólo x 3 posições pode ser encontrada em antigos rádios valvulados e outros aparelhos, mas na sua falta podemos utilizar interruptores simples que colocam em curto os zeners.
Na montagem, observe a posição do circuito integrado que deve ter um dissipador de calor.
A polaridade dos diodos, do LED e dos zeners também deve ser observada.
O resistor é de 1/8 W com qualquer tolerância e os capacitores eletrolíticos são para 25 V ou mais de tensão de trabalho.
O transformador tem secundário de 12 + 12 V com 1 A e primário de acordo com a rede de energia.
Bornes vermelho e preto ou ainda fios com garras podem ser usados na saída da fonte.
CI-1 – 7806 – circuito integrado
D1, D2 – 1N4002 ou equivalente – diodos de silício
Z1, Z2 – 3V1 – diodos zener de 400 mW
LED – LED comum de qualquer cor
T1 – Transformador – ver texto
F1 – 1 A – fusível
S1 – Interruptor simples
S2 – Chave de 1 pólo x 3 posições
R1 - 2k2 ohms – resistor – vermelho, vermelho, vermelho
C1 – 1 000 a 2 200 uF – capacitor eletrolítico
C2 – 100 uF – capacitor eletrolítico
J1, J2 – Bornes ou garras – ver texto
Diversos:
Ponte de terminais, cabo de força, caixa para montagem, suporte para fusível, fios, solda, dissipador para o integrado, fios, solda, etc.
