Esta informação técnica sobre o componente LME49811 foi elaborada com base no datasheet de 2009 do próprio fabricante. Sugerimos consultar o distribuidor National, que agora é uma empresa do grupo da Texas Instruments, antes de realizar um projeto que o utilize.
O circuito integrado LME49811 da National Semiconductor (www.national.com) consiste numa etapa excitadora de transistores de potência para 200 V, capaz de fornecer potências de saída até 500 W.
O LME49811 é projetado para aceitar uma ampla gama de tensões de alimentação e de transistores de saída. Em uma carga de 8 ?, a potência alcança os 500 W com excelente qualidade de som, conforme pode-se ver pelas curvas mostradas neste artigo.
Documentação completa sobre os circuitos práticos com esse componente pode ser baixa no site da National.
O circuito integrado inclui diversos recursos importantes para esse tipo de aplicação como shut down térmico, que é ativado quando a temperatura ultrapassa os 150º C.
Dentre as aplicações para esse componente temos:
* Subwoofers de potência
* Equipamentos de áudio de qualidade
* Monitores de estúdios
* Receptores de áudio e vídeo
* Amplificadores para violão e guitarra
* Aplicações industriais de alta tensão
As características de destaque são:
Faixa de tensões de operação +/- 20 V a +/- 100 V
PSRR (f=DC): 115 dB (tip)
THD+N (f = 1 kHz): 0,00035% (tip)
Corrente de saída; 9 mA

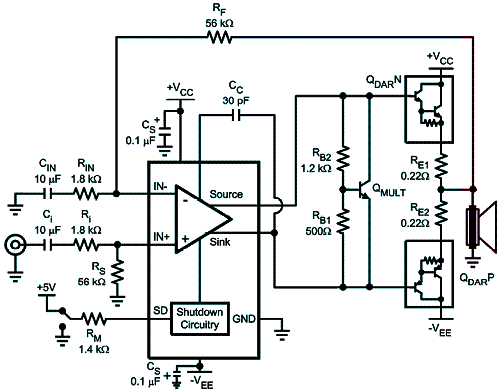

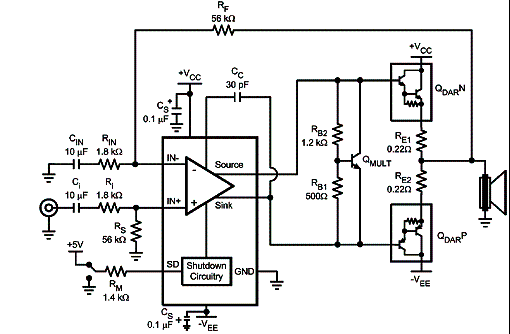

Na figura 1 temos um circuito de aplicação típico, onde a tensão de alimentação e os transistores Darlington usados determinam a potência final de saída.
A impedância de saída desse circuito é de 8 ? e o que temos é a versão monofônica.

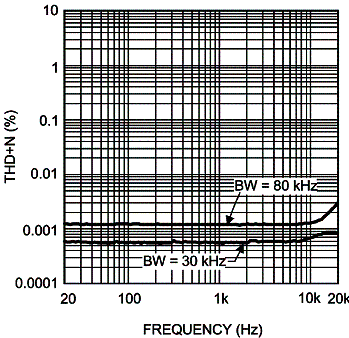

Na figura 2 temos a curva de desempenho do componente, mostrando sua baixíssima taxa de distorção até os 10 kHz.

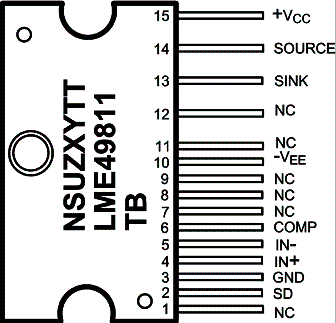

O invólucro SIL com recursos para a montagem em dissipador de calor, é mostrado na figura 3.
