Este circuito emite um sinal contínuo permitindo assim sua localização a partir de um rádio de FM comum.

A bobina consta de 4 espiras de fio 24 a 28 numa forma sem núcleo com 1 cm de diâmetro.

A freqüência é ajustada no trimmer a antena deve ter de 10 a 20 cm de comprimento.

O alcance deste circuito é da ordem de 100 metros em locais com condições favoráveis de propagação.

Todos os capacitores devem ser cerâmicos e a alimentação deve ser feita com tensões de 3 a 6 V.

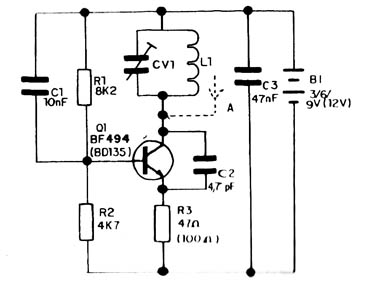

Na figura 1 temos o diagrama completo do aparelho.



   Figura 1 – Diagrama do transmissor localizador
Figura 1 – Diagrama do transmissor localizador

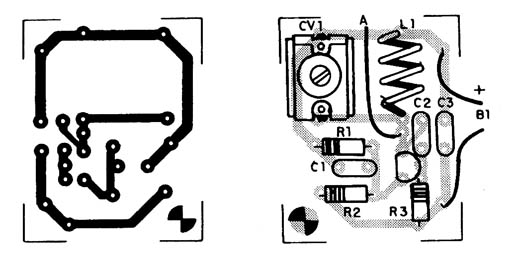

A montagem pode ser feita numa placa de circuito impresso com o padrão mostrado na figura 2.



  Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem
