Este pequeno transmissor de FM de curto alcance pode ser usado em situações de emergência ou ainda como microfone sem fio.
A bobina é formada por 4 espiras de fio 24 ou 26 em forma de 1 cm sem núcleo e a antena pode ser um fio esticado de 20 a 40 cm de comprimento, para operação na faixa de FM.
O alcance é da ordem de algumas centenas de metros, dependo do local de operação.
A alimentação pode ser feita com uma bateria de 9 V, ou mesmo com 4 pilhas palito ou pequena, para um total de 6 V.

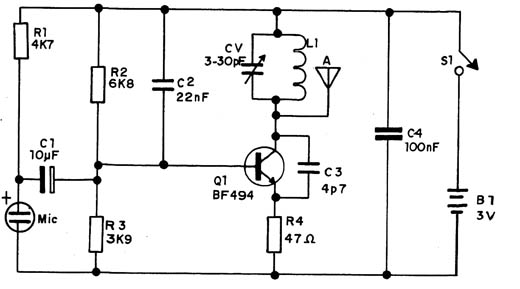

Na figura 1 temos o diagrama completo do transmissor de emergência.
Figura 1 – Diagrama do transmissor de emergência

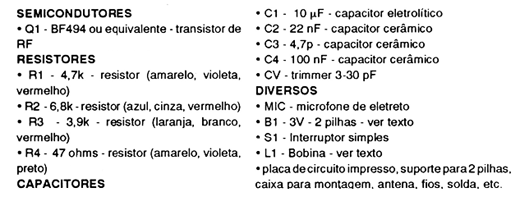

A montagem deve ser feita numa pequena placa de circuito impresso mostrada na figura 2.
Os capacitores menores devem ser cerâmicos.

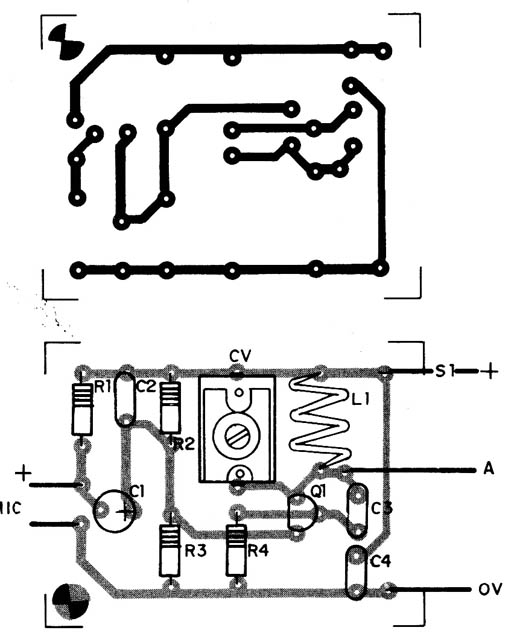

Figura 2 – Placa de circuito impresso para a montagem
