Alimentado com 12 V, o sinal deste transmissor localizador pode alcançar vários quilômetros na faixa de VHF.

Conforme a bobina L1, o circuito pode operar na faixa de 50 MHz a 120 MHz.

Para operação na faixa de 50 a 70 MHz use 7 espiras de fio 24 em forma de 1 cm de diâmetro sem núcleo para L1.

Os capacitores menores devem ser cerâmicos e a antena deve ter de 50 cm a 1,20 metros.

O circuito tem consumo elevado, não devendo ser alimentado por pilhas.

Se usar a versão de 9 V, use pilhas grandes.

A aplicação do circuito é mais indicada para ser instalada em automóveis, alimentada pela sua bateria.

Observe que, pela potência e faixa de operação, pode ser necessária licença para seu uso.

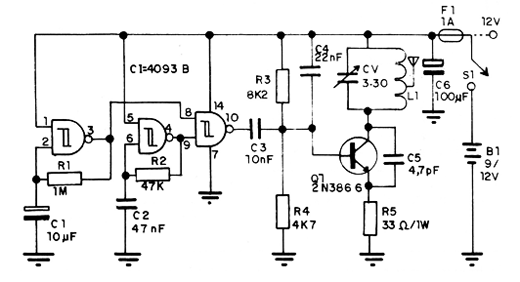

Na figura 1 temos o diagrama completo do transmissor.



   Figura 1 – Diagrama completo do transmissor
Figura 1 – Diagrama completo do transmissor

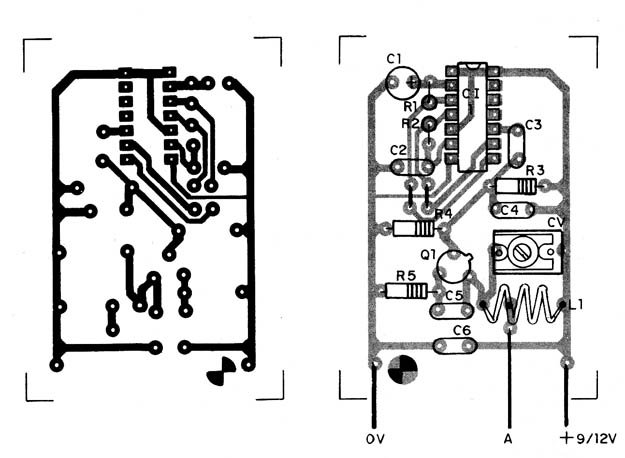

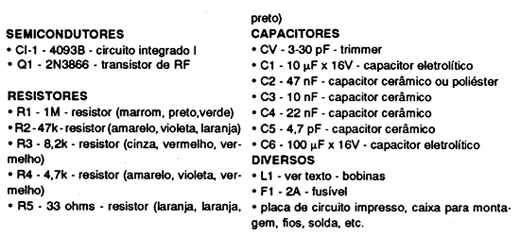

A montagem pode ser feita com base numa pequena placa de circuito impresso que é mostrada na figura 2.



   Figura 2 – Placa de circuito impresso para a montagem.
Figura 2 – Placa de circuito impresso para a montagem.
