Este receptor de rádio AM experimental pode captar as estações locais mais potentes. Será preciso contar com uma antena de 2 a 20 metros para se obter bons resultados. A ligação à terra feita em qualquer objeto de metal de grande porte como uma janela ou porta é importante;

Como fone de ouvido podemos usar tipos de alta impedância ou ainda um pequeno alto-falante com o transformador de saída. O resistor R1 deve ser obtido experimentalmente em torno do valor indicado para se obter maior sensibilidade. Na figura 1 temos o diagrama completo do receptor.

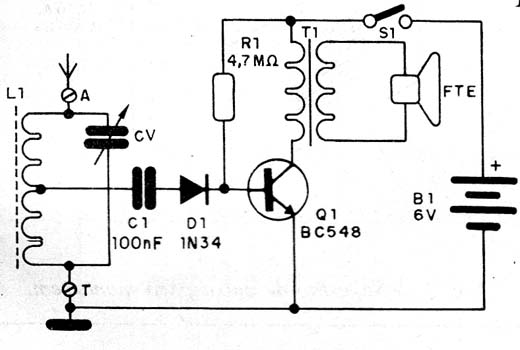

Figura 1 - Diagrama completo do receptor
Figura 1 - Diagrama completo do receptor



L1 consta de 30 + 50 espiras de fio 28 num bastão de ferrite. A tomada é feita a partir das 30 espiras contadas do Aldo de terra. CV é um variável obtido em rádios transistorizados antigos, assim como o alto-falante e o transformador de saída. Os demais componentes são comuns. Na figura 2 temos a montagem numa ponte de terminais.

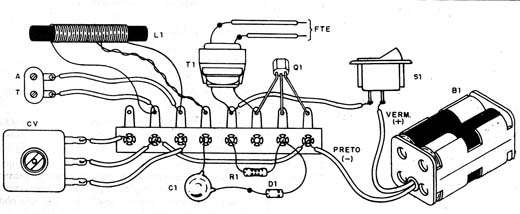

Figura 2 - Montagem usando uma ponte de terminais
Figura 2 - Montagem usando uma ponte de terminais



Q1- BC548 - transistor NPN de uso geral

D1- 1N34 ou equivalente - diodo de germânio

L1 - Bobina de antena - ver texto

CV - Capacitor variável - ver texto

T1 - Transformador de saída - ver texto

FTE - 4 ou 8 Ω - alto-falante pequeno

S1 - Interruptor simples

B1 - 6 V - 4 pilhas pequenas

C1 - 100 nF - capacitor cerâmico ou poliéster

R1 - 4,7 M Ω x 1/8 W - resistor - amarelo, violeta, verde

Diversos: ponte de terminais, suporte de pilhas, antena, fios, solda, etc.
