Sintonizador de VHF/FM (MIN154)

Com este circuito simples é possível captar estações da faixa de FM e também estações de VHF, como as usadas na comunicação entre aviões e torre de controle, serviços públicos, polícia, etc.

Basta possuir um amplificador para aplicar os sinais desse circuito em sua entrada e ouvi-los claramente.

A sensibilidade do circuito é excelente e mesmo estações a muitos quilômetros de distância poderão ser captadas utilizando-se uma pequena antena telescópica ou mesmo um pedaço de fio esticado de até 1 metro de comprimento.

O circuito é alimentado por pilhas apresentando um consumo muito baixo o que garante uma grande durabilidade para as pilhas.

A sintonia é feita através de um capacitor variável ou ainda trimmer para maior economia, e a faixa de freqüências captada vai depender da bobina escolhida.

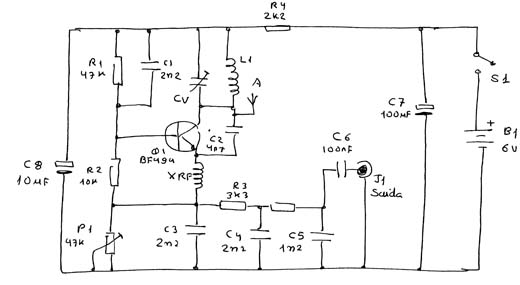

Na figura 1 temos o diagrama completo do sintonizador.

Figura 1- Desenho feito por Newton C. Braga com caneta comum, já que o artigo é inédito e nunca foi publicado antes.

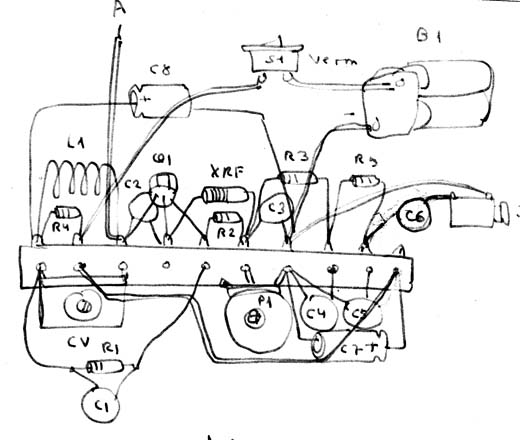

Na figura 2 temos a disposição dos componentes numa ponte de terminais. Para maior estabilidade de funcionamento essa ponte deve ser instalada no interior de uma caixinha plástica.

Figura 2- Montagem em ponte em figura feita à mão.

O choque de RF pode ser um microchoque comercial de 100 uH ou então de fabricação caseira consistindo em aproximadamente 50 voltas de fio esmaltado fino em torno de um resistor de 100 k Ω x 1/8 W.

A bobina L1 é feita com fio esmaltado ou mesmo fio de ligação rígido 22 em uma forma de 1 cm de diâmetro (um lápis servindo de referência), sem núcleo, com o número de espiras dependendo da faixa sintonizada conforme a tabela em que também damos o valor apropriado de C2:

Faixa de Freqüências - Espiras - C2

50 a 80 MHz - 5 ou 6 - 10 pF

80 a 108 MHz - 4 - 4,7 pF

108 a 120 MHz - 3 - 2,2 pF

120 a 150 MHz - 2 - 1 pF

A faixa dos 50 aos 80 MHz é de VHF inferior, podendo ser captados os canais baixos de TV (som). Na faixa de 80 a 108 MHz temos as estações de FM. Nas faixas superiores temos a faixa usada para aviação e outros serviços públicos.

Os resistores são de 1/8 W e todos os capacitores, exceto C7 e C8, são cerâmicos. A saída é feita com fio blindado e plugues apropriados.

P1 é um trimpot de ajuste de sensibilidade. CV pode ser qualquer trimmer ou pequeno variável.

Para experimentar o aparelho, ligue-o à entrada de um amplificador e ajuste P1 para ouvir um chiado ou captar uma estação. Em seguida faça a sintonia da estação em CV e ajuste novamente P1 para a melhor recepção.

Todas as vezes que mudar de estação retoque o ajuste de P1.
