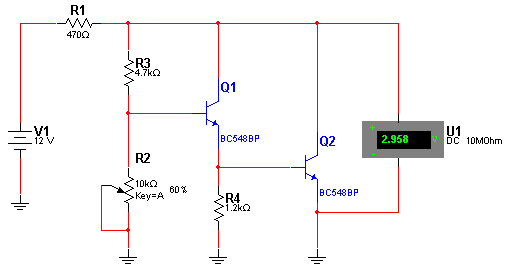

A tensão zener deste circuito simulador pode ser ajustada entre 0,6 e 4 V tipicamente. O ajuste da tensão zener é feito por R2 que na simulação é controlado pela tecla A. O transistor Q2 pode ser substituído por um BD135 para um zener de potência mas deve ser montado num pequeno radiador de calor. Observamos que, apesar de simular um diodo zener a linearidade deste circuito não é tão boa como a de um componente real. Assim, a tensão zener ajustada pode variar sensivelmente com as mudanças da tensão de entrada e da própria corrente no circuito. Para maior precisão no ajuste o trimpot comum pode ser substituído por um do tipo multi-voltas. Observamos ainda que o diodo zener pode também ser simulado de forma "inversa" com o uso de um transistor PNP para Q1 (BC558, por exemplo) e para Q2 (BD136, por exemplo).
