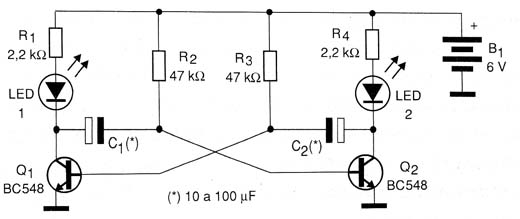

O circuito mostrado na figura 1 serve para demonstrar o princípio de funcionamento de um multivibrador astável.
No entanto, ele também pode ser usado com outras finalidades, por exemplo, como elemento decorativo de projetos diversos tais como robôs, objetos, etc.

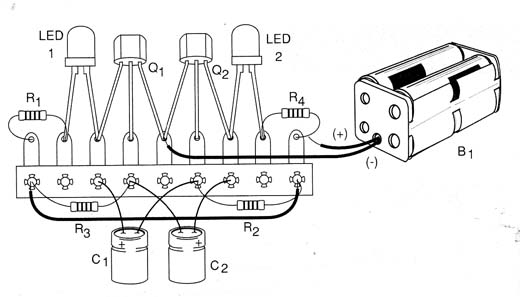

A montagem pode ser feita com base numa pequena ponte de terminais, conforme mostra a figura 2.
A freqüência das piscadas é dada pelos valores dos capacitores, os quais podem ser alterados numa ampla faixa de valores. Capacitores de 10 a 100 µF podem ser experimentados e quanto maior for o valor desse componente, mais lentas serão as piscadas.
A alimentação do circuito pode ser feita com tensões de 6 a 9 V e o seu consumo é muito baixo, possibilitando o uso de pilhas ou bateria. Os LEDs podem ser de cores diferentes.
Q1, Q2 - BC548 ou equivalentes - transistores NPN de uso geral
LED1, LED2 - LEDs comuns de qualquer cor
R1, R4 - 2,2 k ? x 1/8 W - resistores - vermelho, vermelho, vermelho
R2, R3 - 47 k ? x 1/8 W - resistores - amarelo, violeta, laranja
C1, C2 - 10 a 100 µF x 12 V - capacitores eletrolíticos
B1 - 6 ou 9 V - 4 pilhas ou bateria
Diversos:
Ponte de terminais, suporte de pilhas, fios, solda, etc.
