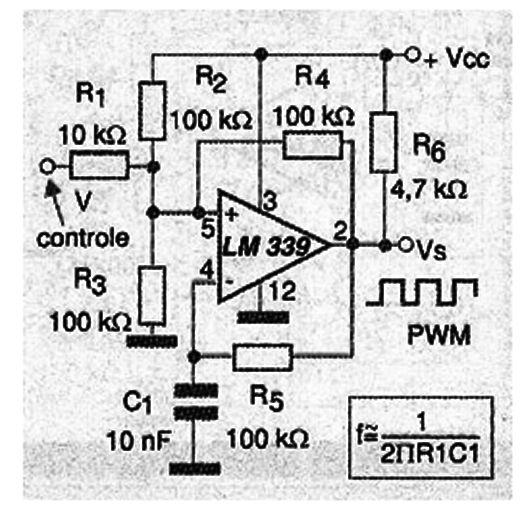

O oscilador mostrado na figura 1 tem sua saída formada por pulsos que podem ser modulados por uma tensão aplicada à entrada (V controle).
A frequência central do sinal é determinada por R5 e C1, conforme fórmula junto ao diagrama. Essa fórmula é aproximada devendo ser levada em conta as tolerâncias dos componentes.
A tensão de controle deve variar entre 0 e a tensão de alimentação do circuito que pode estar entre 6 e 12 V tipicamente.
O sinal produzido na saída é formado por pulsos retangulares. Observe a necessidade de um resistor pull-up na saída, já que o LM339 tem transistores de saída com coletor aberto.
O circuito pode gerar sinais até 1 MHz aproximadamente.
O sinal de controle pode vir de sensores resistivos ou outras fontes.

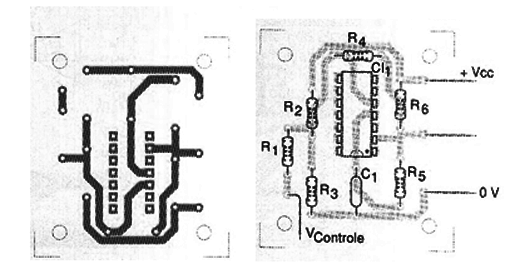

Na figura 2 temos uma sugestão de placa de circuito impresso, lembrando com os demais comparadores do LM339 podem ser usados com outras finalidades, pois são independentes.
O circuito não necessita de fonte de alimentação simétrica.
CI-1 – LM339 – quádruplo comparador de tensão
R1 – 10 kΩ x 1/8 W – resistor
R2, R3, R4, R5 – 100 kΩ x 1/8 W – resistores
R6 - 4,7 kΩ x 1/8 W – resistor
C1 – 10 nF – capacitor
Diversos:
Placa de circuito impresso, fonte de alimentação, fios, solda, etc.
