Neste projeto temos uma simples fonte de alimentação que poderá ser usada para alimentar projetos não críticos que precisem de até 6 V para funcionar sob corrente que não passe de 100 mA ou pouco mais. Também podemos usar essa fonte em experimentos de eletroquímica como eletrólise e galvanoplastia.

Pequenos motores, lâmpadas, eletroímãs, solenóides e alguns aparelhos eletrônicos menos críticos quanto à tensão podem ser alimentados pelo circuito mostrado na figura 1.

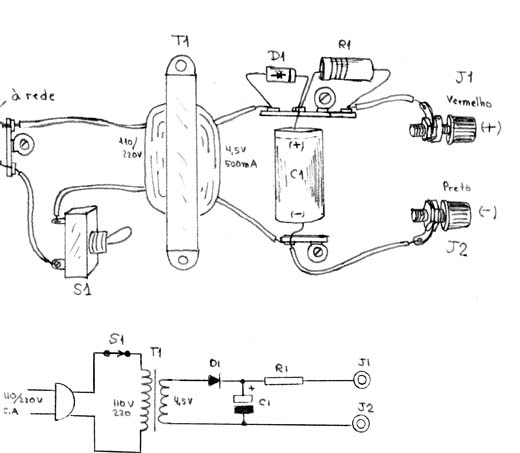

  Figura 1 - Diagrama e montagem do caderno de notas do autor
Figura 1 - Diagrama e montagem do caderno de notas do autor



A fonte usa um pequeno transformador para abaixar a tensão da rede e também isolá-la dando segurança. Temos a seguir uma etapa retificadora simples, um filtro e a limitação da corrente de saída é feita por um resistor, para maior simplicidade possível.

A montagem pode ser feita fixando-se os componentes numa base de madeira e utilizando-se duas pontes de terminais isolados. Observe a polaridade do diodo e do capacitor de filtro.

Como a fonte não é regulada eletronicamente, a tensão variará c onforme a carga ligada, por isso aparelhos críticos não devem ser utilizados.

Assim, a tensão variará tipicamente entre 4,5 e 7 V quando usamos um transformador de 6 V e alimentamos aparelhos que consumo uma corrente que varie entre 0 e 100 mA.

Para se obter uma tensão fixa regulada, 6 V, por exemplo, use um transformador com 7,5 V de secundário e 500 mA e um regulador do tipo 7806, conforme mostra o circuito da figura 2.

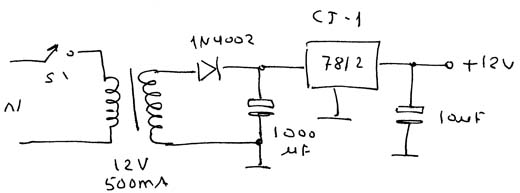

Figura 2- Diagrama desenhado pelo autor.
Figura 2- Diagrama desenhado pelo autor.



O circuito integrado 7806 deverá ser dotado de um dissipador de calor. Com um transformador de 12 V e um 7812 podemos obter uma tensão regulada de 12 V usando o mesmo circuito.

Temos ainda na figura 3 uma sugestão de um controle para a tensão de saída feito com a ajuda de um potenciômetro.



Figura 3 - Aspecto da montagem e diagrama, do caderno de notas de Newton C. Braga.
Figura 3 - Aspecto da montagem e diagrama, do caderno de notas de Newton C. Braga.



Nesse circuito, usamos um indicador de baixo custo, do tipo de ferro móvel, para indicar a tensão de saída. Esse componente é opcional já que o leitor poderá ligar na saída um multímetro comum para fazer o controle da tensão de saída.

Nesse caso também, como não existe regulagem, a tensão vai variar conforme o consumo da carga, sendo por isso o circuito não recomendado para alimentação de equipamentos eletrônicos sensíveis à variações de tensão.



D1 - 1N4002 ou equivalente - diodo de silício

T1 - Transformador com primário de acordo com a rede local e secundário de 4,5 V a 6 V com 200 a 300 mA

C1 - 1 000 µF x 12 V - capacitor eletrolítico

R1 - 10 Ω x 2 W - resistor

J1, J2 - Bornes vermelho e preto

S1 - Interruptor simples

Diversos:

Cabo de força, base de montagem, pontes de terminal, fios, solda, etc.
