Este circuito pode ser usado como pré-amplificador para microfones ou ainda como etapa de amplificação para fones em receptores experimentais (galena). O circuito é simples de montar e tem um consumo muito baixo.
Este circuito tem um consumo muito pequeno, de modo que a bateria que o alimenta terá uma durabilidade muito grande.
A impedância de entrada é muito alta e a impedância de saída baixa, possibilitando sua conexão a fones de diversos tipos ou à entrada de amplificadores.

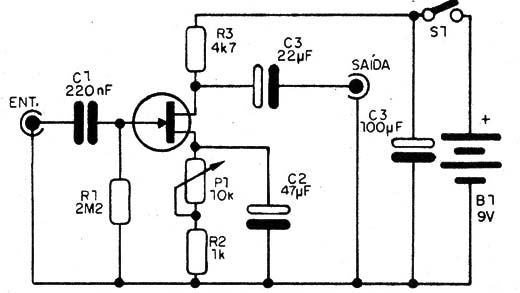

Na figura 1 temos o diagrama completo do pré-amplificador.

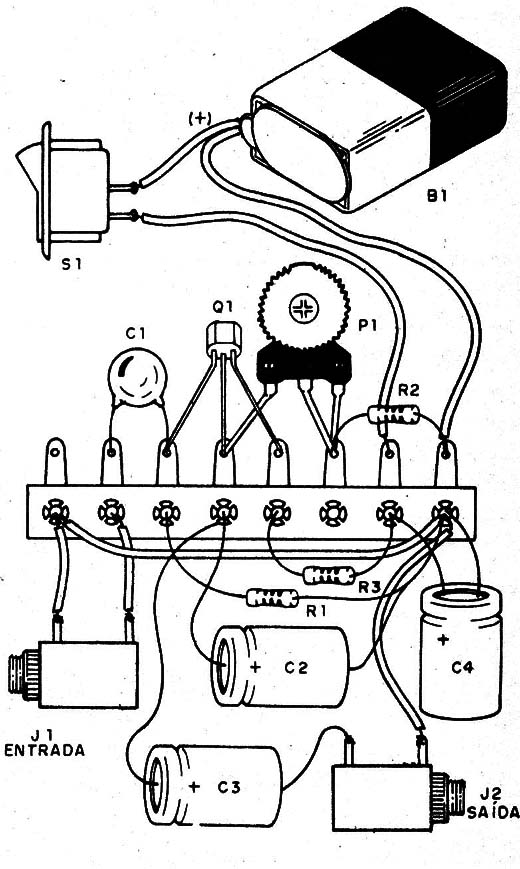

Como se trata de circuito muito simples, sua montagem pode ser feita com base numa pequena ponte de terminais, conforme mostra a figura 2.
Na montagem, observe a posição do transistor e a polaridade da bateria, pois com inversões o circuito não funciona.
O transistor também pode ser o MPF102, mas ele tem disposição de terminais diferente do BF245.
Q1 – BF245 – transistor de efeito de campo
S1 – Interruptor simples
B1 – 9 V – bateria
R1 - 2M2 x 1/8 W – resistor - vermelho, vermelho, verde
R2- 1 k Ω x 1/8 W- resistor – marrom, preto, vermelho
R3 – 4k7 Ω x 1/8 W – resistor – amarelo, violeta, vermelho
C1 – 220 nF – capacitor cerâmico ou poliéster
C2 – 47 µF – capacitor eletrolítico
C3 – 22 µF – capacitor eletrolítico
C4 – 100 µF – capacitor eletrolítico
Diversos:
Ponte de terminais, conector de bateria, jaques de entrada e de saída, fios, solda, etc.
