Se você precisa de um circuito para produzir um tom contínuo num buzzer ou cápsula piezoelétrica de cerâmica, damos a seguir uma configuração simples usando transistores comuns.
O circuito apresentado consiste num multivibrador astável que pode ser alimentado com tensões de 3 a 12 V e em alguns casos, pode até funcionar com 1,5 V.
A frequência depende dos capacitores, que podem ser alterados no sentido de se obter o som desejado, ou de se conseguir a frequência de ressonância do transdutor, caso em que obtemos maior rendimento.

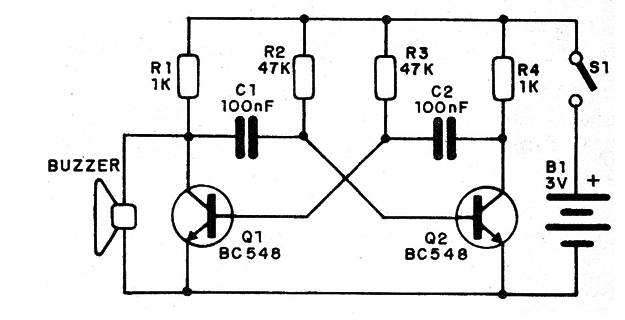

O circuito completo do buzzer é mostrado na figura 1.
A montagem tanto pode ser feita numa matriz de contatos como numa ponte de terminais.

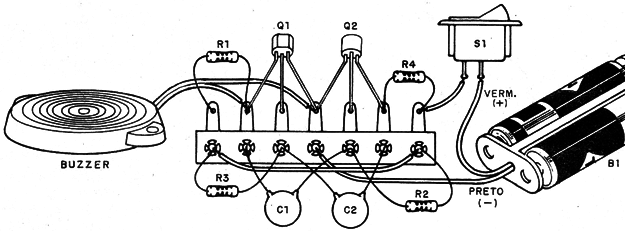

Para a ponte de terminais damos a disposição dos componentes na figura 2.
Na montagem, observe as posições dos transistores.
Os resistores são de 1/8 W com qualquer tolerância e os capacitores podem ser cerâmicos ou de poliéster.
Para alimentação acima de 9 V aumente R1 e R4 para 2k2 Ω.
Q1, Q2 – BC548 – transistores NPN de uso geral
C1, C2 – 10 nF a 100 nF – capacitores
R1, R4 – 1 k Ω – resistores – marrom, preto, vermelho
R2, R3 – 47 k Ω – resistores – amarelo, violeta, laranja
B1 – 3 a 12 V - pilhas ou bateria
S1 – Interruptor simples
Diversos:
Suporte de pilhas, ponte de terminais, fios, solda.
