Esta é uma sirene simples que produz tons de frequências diferentes alternados. Trata-se de projeto ideal para ser usado em alarmes ou sistemas de aviso. O circuito tem alta potência podendo ser alimentado por tensões de 9 a 12 V e mais baixas com a troca do transistor.
A base da sirene são três osciladores elaborados em torno das quatro portas disponíveis num circuito integrado 4093.
A primeira porta forma o oscilador lento de modulação cuja frequência depende de C1 e é ajustada em P1.
As duas portas seguintes formam dois osciladores de áudio que geram os tons que serão alternados pelo primeiro circuito.
As frequências destes tons são ajustadas nos trimpots P2 e P3 dependendo dos capacitores C2 e C3.
A quarta porta do 4093 é usada como um buffer misturador para os tons, aplicando seu sinal de saída a um MOSFET de potência que tem por carga de dreno um alto-falante de bom rendimento.
Pra alimentar com menos de 12 V (5 a 9 V), o transistor pode ser substituído por um BD135 com um resistor de 1k em série com a base.
Em todos os casos, o transistor deve ser dotado de um radiador de calor apropriado.

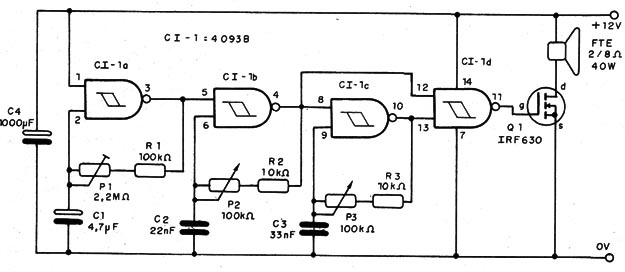

Na figura 1 temos o diagrama completo da sirene.

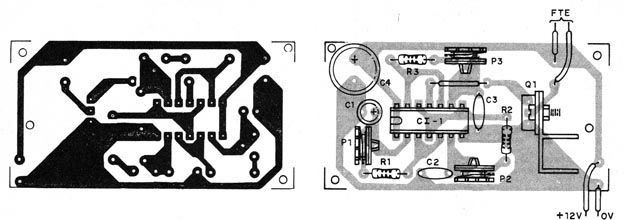

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem.
Na montagem, observe a posição do circuito integrado e do transistor, assim como a polaridade dos capacitores eletrolíticos.
Os resistores são de 1/8 W e para maior rendimento deve ser usado um alto-falante pesado.
CI-1 – 4093 – circuito integrado
Q1 – IRF640 ou equivalente – MOSFET de potência – ver texto
P1 – 2,2 MΩ – trimpot
P2, P3 – 100 kΩ – trimpots
R1 – 100 k Ω – resistor – marrom, preto, amarelo
R2, R3 – 10 k Ω – resistores – marrom, preto, laranja
C1 – 4,7 µF – eletrolítico
C2, C3 – 22 nF – cerâmicos ou poliéster
C4 – 1 000 µF – eletrolítico
FTE – 2 a 8 Ω – alto-falante –ver texto
Diversos:
Placa de circuito impresso, caixa para montagem, fios, solda.
