Este é um circuito experimental que serve para demonstrar o princípio de funcionamento de um LDR num interruptor de passagem.

Quando o LDR se encontra no escuro, a lâmpada neon recebe uma tensão suficiente para o acendimento.

No entanto, quando o LDR é iluminado, sua resistência cai e em série com R1 forma um divisor em que a tensão passa a ser menor do que a necessária à ionização da lâmpada.

Desta forma, a lâmpada neon, que estava acesa, apaga.

Deve-se tomar muito cuidado com a montagem, pois o circuito é ligado diretamente à rede de energia, sem isolamento.

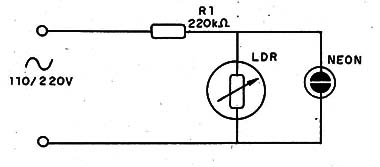

Na figura 1 temos o diagrama completo do aparelho.



Figura 1 – Diagrama completo do aparelho
Figura 1 – Diagrama completo do aparelho

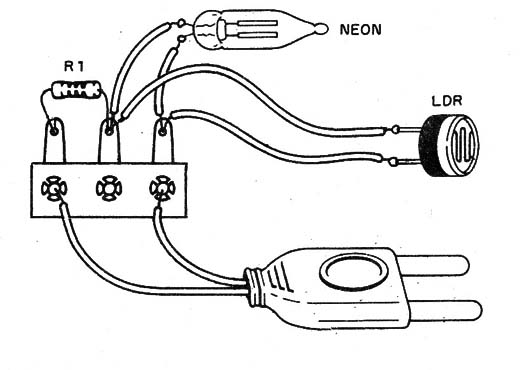

Na figura 2 temos o aspecto da montagem numa ponte de terminais, se bem que sua implementação também possa ser feita numa matriz de contatos.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais



Eventualmente R1 deve ser alterado para se obter o desempenho desejado, mas nunca deve ser menor que 100 kΩ.

LDR – LDR comum

R1 – 220 k Ω x 1/8 W – resistor – vermelho, vermelho, amarelo

NE-1 – lâmpada neon comum

Diversos:

Cabo de força, fios, ponte de terminais, solda, etc.
