Este circuito de apenas 3 componentes faz com que uma pequena lâmpada pisque com o som de seu amplificador. O circuito pode ser usado com amplificadores de 2 a 100 W de potência sem problemas.
Para Feiras de Ciências e demonstrações, ele servirá para mostrar de que modo o som pode ser convertido em luz numa experiência de transformação de energia ou também para explicar o principio de funcionamento dos transformadores e das lâmpadas neon.
Um pormenor importante deste circuito é' que a energia que ele utiliza para funcionar vem do próprio amplificador e por isso ele não precisa ser ligado a pilhas ou outra fonte de energia.
FUNCIONAMENTO
As variações de corrente que correspondem ao som são aplicadas ao enrolamento de baixa tensão de um pequeno transformador.
Deste modo ocorre a indução de alta tensão no seu outro enrolamento e esta tensão tem as mesmas variações do som que está sendo reproduzido.
Esta tensão é suficiente para acender uma pequena lâmpada neon que precisa de pelo menos 80 V para isso.
Desta forma a pequena lâmpada passa a piscar no mesmo ritmo da música que é executada no sistema de som.
MONTAGEM

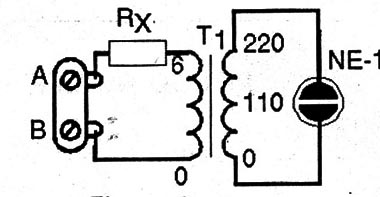

Na figura 1 temos o diagrama completo do sistema de micro luz rítmica neon.

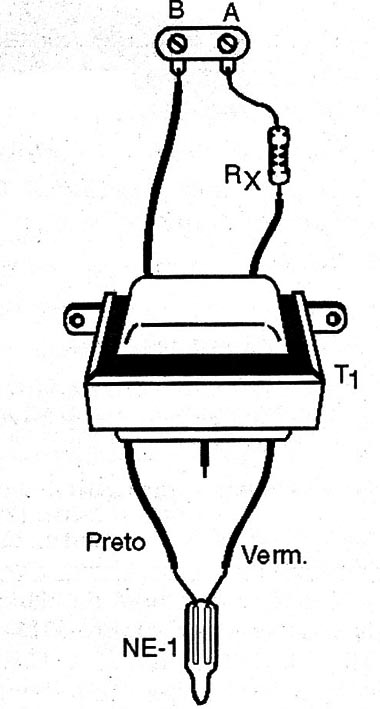

Na figura 2 temos o aspecto real da montagem.
O transformador e o resistor podem ser instalados no interior de uma pequena caixa plástica.

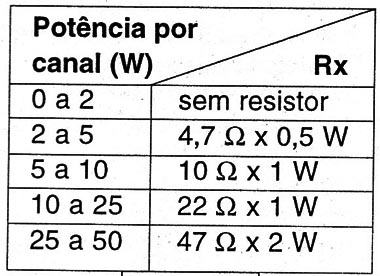

O valor do resistor depende da potência do amplificador que vai
ser usado, conforme a seguinte tabela:
Caso seu sistema for estereofônico, você pode montar uma
luz rítmica como esta para cada canal.
O transformador é de qualquer tipo usado em fontes de alimentação com enrolamento primário de 110 V ou 220 V e secundário com qualquer tensão entre 4 e 12 V e corrente entre 50 mA e 300 mA.
A lâmpada neon é comum, NE-2H ou equivalente.
PROVA E USO
O circuito é ligado nos alto-falantes ou nas saídas de cada canal do amplificador.
Ajuste o volume do amplificador para que a lâmpada pisque acompanhando o som reproduzido.
O QUE EXPLICAR
Verifique como funciona o transformador e explique de que modo ele aumenta a tensão de saída do amplificador de modo a poder alimentar uma lâmpada neon que precisa de 80 V para acender.
Explique porque ocorrem as variações de brilho com os sons.
SUGESTÕES
Se você colocar dois eletrodos para que uma pessoa segure, e ligá-los ao ponto em que está a lâmpada neon (a lâmpada neon deve ser retirada), tere-mos a transmissão da sensação sonora pela pele na forma de choques.
Esta sensação deve ser controlada com cuidado pelo volume do amplificador.
T1 - Transformador - ver texto
NE1 - lâmpada neon comum
Rx - resistor - ver texto
Diversos:
Caixa para montagem, ponte tipo antena/terra, fios, solda, etc.
