O projeto apresentado consiste num simples relé de luz que aciona um relé quando luz incide num LDR.

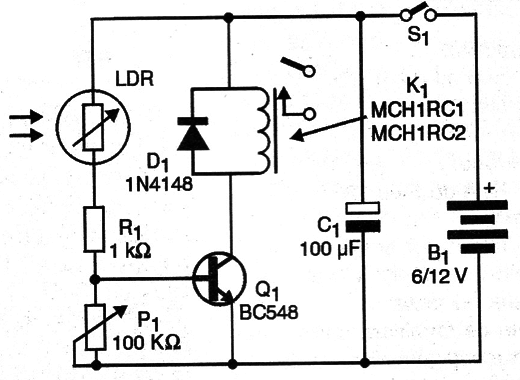

Na figura 1 temos o circuito que utiliza como sensor um LDR comum e cuja sensibilidade é ajustada em P1.

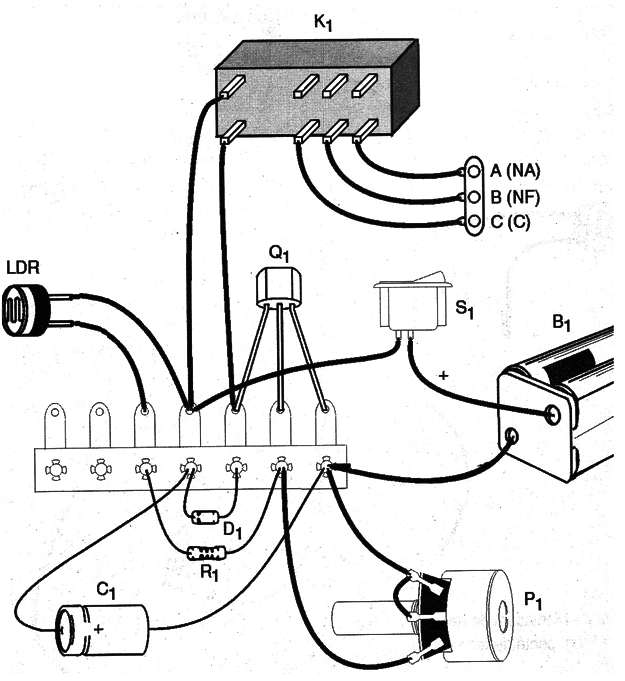

A montagem pode ser feita numa matriz de contatos ou numa ponte de terminais com a disposição de componentes mostrada na figura 2.
O resistor é de 1/8 W com qualquer tolerância e o LDR é do tipo redondo comum.
O relé pode ser de 6 ou 12 V conforme a tensão usada na alimentação e se a montagem for em matriz deve ser usado tipo com base DIL.
Q1 – BC548 – transistor NPN de uso geral
D1 – 1N4148 – diodo de uso geral
LDR – LDR redondo comum
P1 – 100 k Ω – potenciômetro
K1 – Relé sensível de 6 ou 12 V
B1 – 4 pilhas ou fonte – 6 ou 12 V
S1 – Interruptor simples
R1 – 1 k Ω – resistor – marrom, preto, vermelho
C1 – 100 µF x 16 V – capacitor eletrolítico
Diversos:
Ponte de terminais ou matriz de contatos, suporte de pilhas ou fonte, fios, solda, etc.
