Podemos mostrar como funciona um amplificador operacional montando um simples circuito com o 741. O circuito pode ser implementado numa matriz de contato.

Na figura 1 temos então o circuito para o experimento. Podem ser usados outros amplificadores operacionais, apenas devendo ser observada a disposição dos terminais.

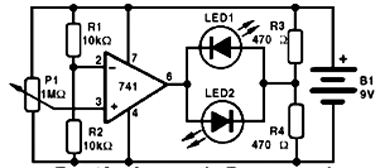

Figura 1 - Circuito com o 741.
Figura 1 - Circuito com o 741.

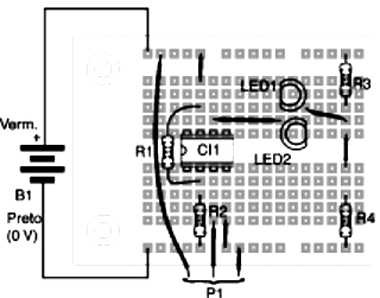

Figura 2 - Montagem numa matriz de contatos.
Figura 2 - Montagem numa matriz de contatos.



No experimento, partindo da posição de menor resistência um dos LEDs fica aceso e o outro apagado. Vamos então girando o potenciômetro até o momento em que alcançamos a tensão de referência dada por R1 eR2. Neste instante, o operacional comuta.Com isso, um dos LEDs apaga e o outro acende.

O potenciômetro deve ser preparado previamente para ter três fios de conexão que se encaixam na matriz de contatos.



CI-1 - 741 - amplificador operacional

LED1, LED2 - LEDs vermelhos comuns ou de outra cor

R1, R2 - 10 k Ω x 1/8 W- resistor - marrom, preto, laranja

R3, R4 - 470 Ω x 1/8 W - resistores - amarelo, violeta, marrom

P1 - 1 M ohm - potenciômetro lin ou log

B1 - 9 V- bateria ou fonte

Diversos:

Matriz de contatos, conector de bateria, fios, etc.
