Provador do Iniciante (MIN155)

Este circuito é um provador de continuidade com dois LEDs, servindo para a comprovação de estado de uma infinidade de componentes eletrônicos, fios, interruptores, e mesmo motores e eletrodomésticos comuns.

Trata-se de um projeto ideal para o iniciante que deseja ter um primeiro aparelho de prova em sua bancada.

Na prova temos dois LEDs. Quando ligamos o aparelho, um dos LEDs permanece aceso. Provando algum componente ou circuito, se houver continuidade, os dois LEDs passam a piscar alternadamente. Tanto menor a resistência (maior continuidade), mais rapidamente piscam os LEDs.

A freqüência das piscadas é determinadas pelos capacitores C1 e C2. Outros valores , diferentes dos indicados podem ser experimentados, desde que estejam na faixa de 2,2 µF a 47 µF.

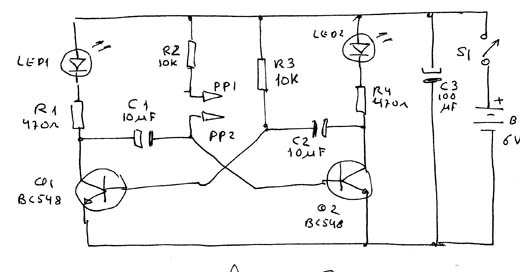

Na figura 1 temos o diagrama completo do provador.

Figura 1- Diagrama desenhado a mão pelo autor - Newton C. Braga

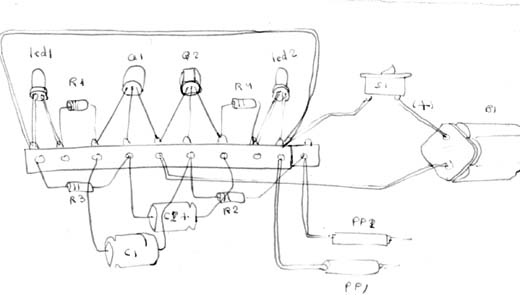

Como se trata de montagem indicada ao iniciante, o ideal é a sua realização com base numa ponte de terminais, conforme mostra a figura 2.

Figura 2 - Disposição na ponte de terminais, desenhada pelo autor.

Esta ponte de terminais poderá ser posteriormente instalada numa caixinha de plástico para maior facilidade de transporte e uso.

Os LEDs podem ser da mesma cor ou de cores diferentes, mas na sua montagem observe a polaridade. Os resistores são de 1/8 W e os capacitores devem ter tensões de trabalho a partir de 6 V.

S1 é opcional já que podemos desligar a alimentação, simplesmente retirando as pilhas do suporte. Os transistores admitem equivalentes e as pontas de prova podem ser improvisadas com pregos comuns isolados no local de segurar.

Para provar o aparelho basta ligar S1 e encostar uma ponta de prova na outra. Os LEDs devem piscar alternadamente, indicando a continuidade. Quando separadas as pontas, apenas um dos LEDs deve ficar aceso.

Para usar, basta encostar as pontas de prova no componente ou circuito em teste. O circuito ou componente em teste deve estar sempre desligado.
