Este circuito pode ser usado em demonstrações, mostrando o princípio de funcionamento de um flip-flop R-S (Reset-Set) com tecnologia TTL.
O circuito tem por base duas das quatro portas NAND disponíveis num circuito i9ntegrado 7400,de fácil obtenção e baixo custo.
A alimentação do circuito é feita com 5 V e a indicação de saída através de LEDs.
Este circuito é na verdade uma memória de 1 bit, e diversos podem ser montados para memorizar informações num projeto experimental de computador.
A comutação do estado é feita levando-se a entrada 1 e 5 ao nível baixo, ou seja, aterrando por meio de uma chave externa ou mesmo um jumper.

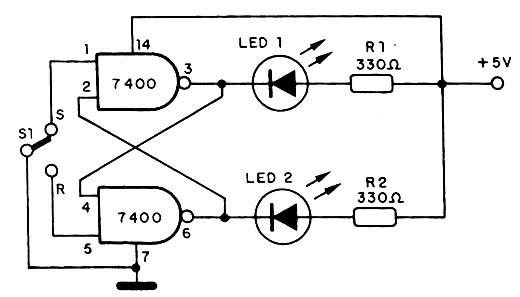

Na figura 1 temos o diagrama completo deste flip-flop TTL.

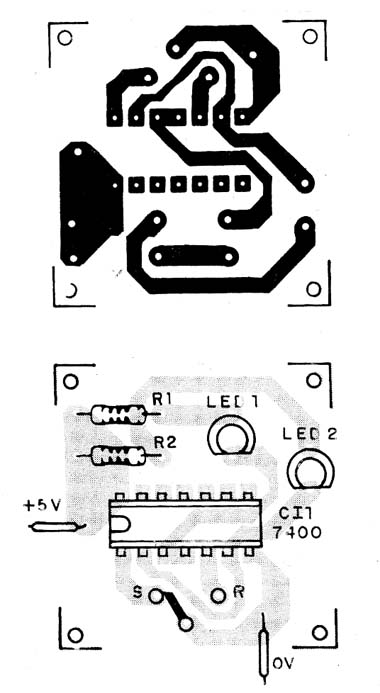

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2. O circuito também pode ser montado numa matriz de contatos.
Lembramos que o 7400 possui mais duas portas NAND iguais as usadas e que podem ser aproveitadas para montar um segundo flip-flop ou célula de memória. Os resistores são de 1/8 W e podemos usar um LED de qualquer cor. A alimentação deve ser feita obrigatoriamente com 5 V.
CI1- 7400 - circuito integrado TTL
LED1, LED2 - LEDs comuns - vermelho e verde
R1, R2 - 330Ω x 1/8 W - resistores - laranja, laranja, marrom
S1 - Chave de 1 pólo x 2 posições ou interruptores de pressão
Diversos:
Placa de circuito impresso, fonte de 5 V, fios, solda, etc.
