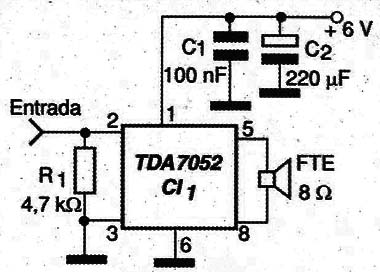

Uma solução interessante para sistemas de comunicação rápida, aviso de funcionamento, amplificação de sinais de alarme, gravadores digitais, etc. é o amplificador mostrado na figura 1.

Ele se baseia no circuito TDA7051 que fornece perto de 1 W com alimentação 6 V e precisa de apenas um resistor e dois capacitores externos.

Para o acoplamento ao circuito externo é interessante usar um capacitor de 100 nF a 10 µF dependendo da fonte de sinal.

Os capacitores C1 e C2 devem ser montados os mais próximos quanto seja possível dos pinos de alimentação.

O alto-falante pode ser de qualquer tipo o tamanho com as impedâncias na faixa indicada no diagrama.

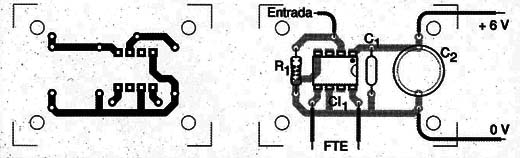

A placa de circuito impresso para a montagem desta etapa amplificadora está na figura 2.








CI-1 – TDA7052 – amplificador, circuito integrado

R1 – 4,7 k Ω x 1/8 W – resistor

C1 – 100 nF – capacitor cerâmico

C2 – 220 µF x 6 V – capacitor eletrolítico

Diversos:

Placa de circuito impresso, fios, solda, etc.
