Alarme de Passagem (ART1607)

Neste artigo descrevemos a montagem de um alarme experimental de passagem muito simples, mas que fornece uma boa potência de áudio num alto-falante.

A base deste circuito é um amplificador operacional 741 funcionando como um oscilador de relaxação disparado.

Na figura 1 temos a configuração básica deste oscilador é mostrada na figura 1.

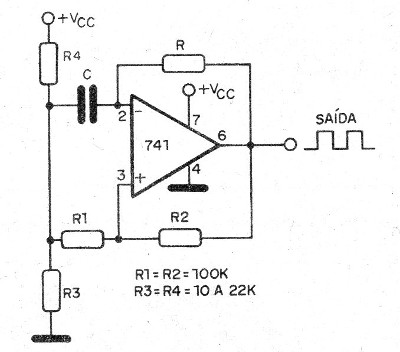

   Figura 1 – Oscilador com o 741
Figura 1 – Oscilador com o 741



O disparo deste circuito pode ser controlado por um LDR no circuito de realimentação.

Quando iluminado, o LDR impede a oscilação e assim, o funcionamento do circuito.

Na saída temos uma etapa de potência com dois transistores capazes de excitar um pequeno alto-falante.

A alimentação pode ser feita com fonte de 9 V ou mesmo bateria, se bem que, dada a presença de uma etapa amplificadora de áudio o consumo elevado pode limitar sua durabilidade.

Veja que, como se trata de montagem experimental, o circuito não possui trava, ou seja, só se mantém em funcionamento enquanto houver sombra no sensor.



Montagem

Na figura 2 temos o diagrama completo do alarme.

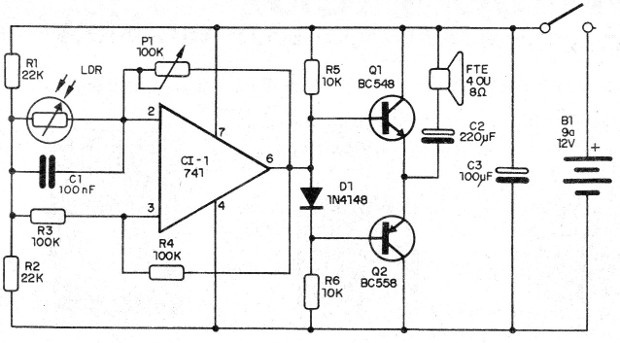

   Figura 2 – Diagrama do alarme
Figura 2 – Diagrama do alarme



Como se trata de montagem experimental, utilizamos uma matriz de contactos com a disposição mostrada na figura 3.

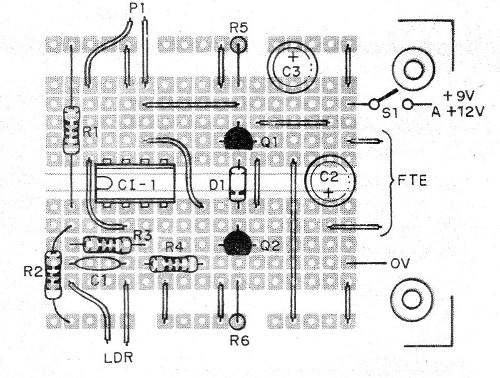

   Figura 3 – Montagem em matriz de contatos
Figura 3 – Montagem em matriz de contatos



Na montagem, observe as posições dos transistores e ainda que eles são de tipos diferentes.

O LDR pode ser redondo comum e os resistores de 1/8 W.

Para testar, basta iluminar o LDR e ajustar o potenciômetro para que o circuito não oscile.

Depois, colocando a mão diante do LDR, o circuito deve disparar, emitindo som.





CI-1 – 741- circuito integrado

Q1- BC548 – transistor NPN de uso geral

Q2 – BC558 – transistor PNP de uso geral

D1 – 1N4148 – diodo de uso geral

LDR – LDR redondo comum pequeno

P1 – 100 k ohms – potenciômetro

S1 – Interruptor simples

B1 – 9 V – bateria ou fonte

FTE- 4 ou 8 ohms – alto-falante pequeno

R1, R2 – 22 k ohms – resistores – vermelho, vermelho, laranja

R3, R4 – 100 k ohms – resistores – marrom, preto, amarelo

R5, R6 – 10 k ohms – resistores – marrom, preto, laranja

C1 – 100 nF – cerâmico ou poliéster

C2 – 220 uF x 12 V – capacitor eletrolítico

C3 – 100 uF x 12 V – capacitor eletrolítico

Diversos:

Matriz de contatos, conector de bateria ou fonte, fios, solda, etc.
