Lâmpada Mágica (ART1559)

Esta montagem tem um efeito muito interessante despertando a curiosidade das pessoas. Com ela, acendemos uma lâmpada com um fósforo e apagamos com um sopro. O circuito é simples, e manuseado com habilidade pode significar muitos pontos ao leitor como mágico.

A ideia básica deste projeto é mostrada na figura1.

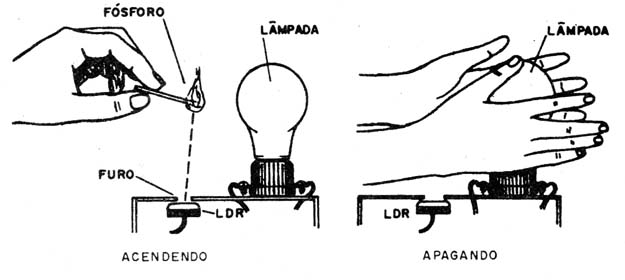

   Figura 1 – Princípio de funcionamento
Figura 1 – Princípio de funcionamento



Numa caixinha em que instalamos uma lâmpada incandescente comum, posicionamos um LDR de modo que ele possa receber a luz da própria lâmpada que controla.

O LDR é um sensor, e quando ele recebe luz ele dispara um circuito que controla a lâmpada.

Mantendo inicialmente o LDR posicionado de modo que ele também não receba a luz ambiente, a lâmpada permanece apagada.

No entanto, quando acendemos um fósforo nas suas proximidade, mas que para as pessoas que estão vendo o experimento, ele está se aproximando da lâmpada, a lâmpada acende.

A luz da lâmpada realimenta então o circuito, mantendo-o aceso, de modo que o fósforo pode ser apagado ou afastado.

Para apagar colocamos as mãos conforme mostra a figura perto da lâmpada e, ao mesmo tempo, sopramos.

A mão cobrirá a luz que incide no sensor, de modo que a lâmpada apaga, mas como sopramos ao mesmo tempo, as pessoas pensarão que foi nosso sopro que a apagou.

O controle da pequena lâmpada incandescente de 15 a 40 W é feito por um SCR e o circuito funciona tanto na rede de 110 V como 220 V.



Montagem

Na figura 2 temos o diagrama completo da lâmpada mágica.

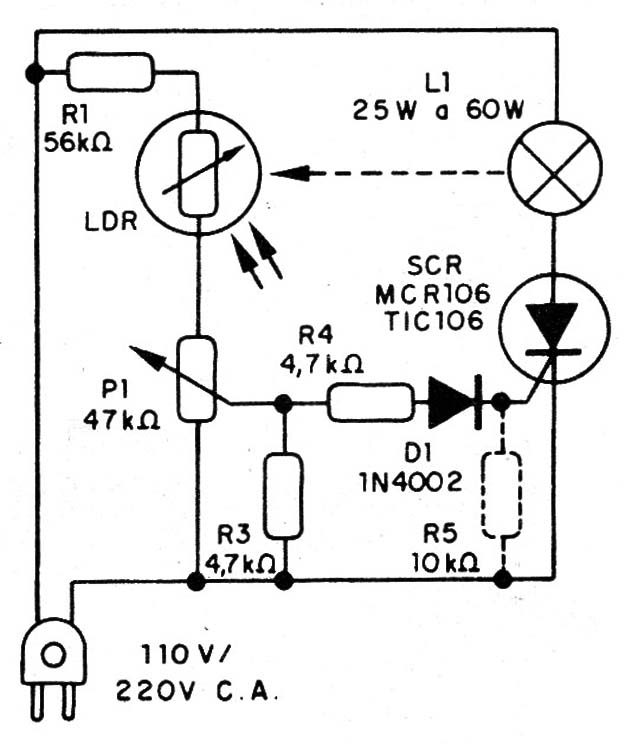

Figura 2 – O diagrama da lâmpada mágica
Figura 2 – O diagrama da lâmpada mágica



A montagem pode ser feita numa pequena ponte de terminais com a disposição mostrada na figura 3.

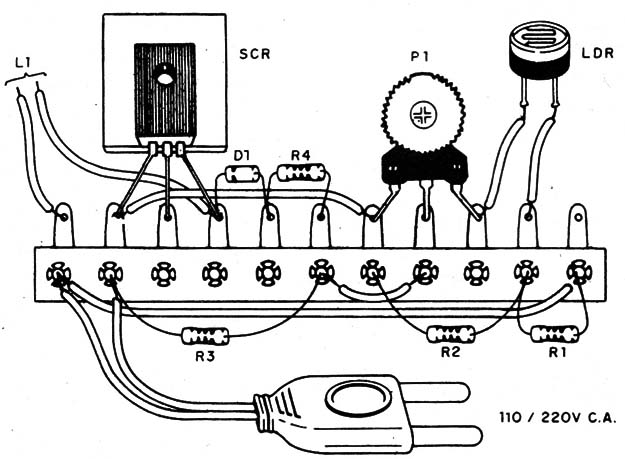

Figura 3 – O aspecto da montagem
Figura 3 – O aspecto da montagem



O SCR deve ter sufixo B ou D se a rede for de 110 V, e sufixo D se a rede for de 220 V.

Para lâmpadas até 40 W o SCR não precisará de dissipador. Não recomendamos lâmpadas maiores, pelo aquecimento excessivo que pode queimar a pessoa que a toque no momento de apagar.

O LDR é do tipo redondo comum e os resistores são de 1/8 W.

Na figura 4 temos o modo correto de se posicionar o LDR em relação ao furo da caixa.

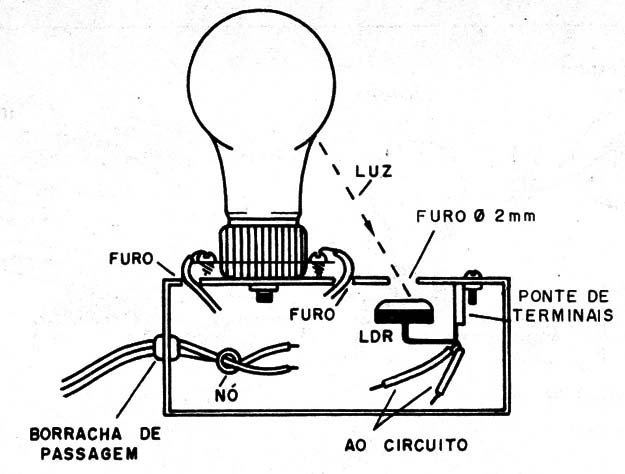

   Figura 4 – Posicionamento do LDR
Figura 4 – Posicionamento do LDR





Prova e Uso

Inicialmente ligue o aparelho à rede de energia e mantenha o furo do LDR tampado.

Ajuste o trimpot para que ele fique no limiar do ponto em que a lâmpada acenda.

Descubra o furo. A lâmpada deve acender.

Volte um pouco o ajuste para que, com a iluminação ambiente ou apagando a lâmpada sua sobra impeça que ela acenda.

Para usar, posicione o aparelho de modo que a lâmpada apagada faça sombra sobre o furo ou que ele não receba diretamente a luz ambiente.

Aproximando o fósforo conforme mostra a figura 5 a lâmpada deve acender.

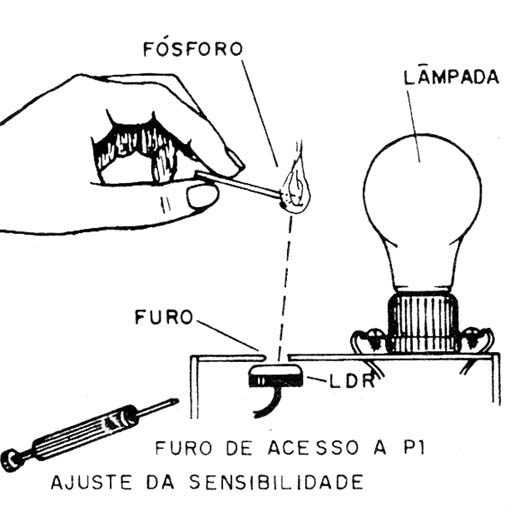

Figura 5 – Acendendo a lâmpada
Figura 5 – Acendendo a lâmpada





Depois, cobrindo a lâmpada com as mãos e soprando, ao mesmo tempo em que a sombra incida sobre o LDR, a lâmpada deve apagar.



SCR- TIC106B ou D – ver texto

D1 – 1N2002 – diodo de silício

LDR - LDR comum

P1 – 47k Ω- trimpot

L1 – 25 a 60 W – lâmpada incandescente

R1 – 56 k Ω x 1/8 W – resistor – verde, azul, laranja

R2 – 47 k Ω x 1/8 W – resistor – amarelo, violeta, laranja

R3 – 4k7 x 1/8 W – resistor – amarelo, violeta, vermelho

R4 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja

Diversos:

Ponte de terminais, cabo de força, caixa para montagem, soquete para a lâmpada, fios, solda, etc.
