Display Giratório (ART1558)

A finalidade deste circuito é produzir um efeito giratório dos segmentos num display de LEDs comum com catodo comum. A velocidade do efeito pode ser ajustada e o circuito pode ser alimentado com tensões de 6 a 12 V.

O circuito apresentado faz com que um segmento de um display de LEDs corra, produzindo assim um efeito giratório.

A velocidade do efeito pode ser ajustada à vontade e dentre as aplicações temos a criação de painéis decorativos.

Simples de montar, a idéia básica é o aproveitamento de displays de velhos equipamentos fora de uso.



Como Funciona

O circuito tem como base de tempo um astável com o CI 555, cuja frequência determina a velocidade do efeito.

Esta frequência depende de C1 e pode ser ajustada em P1.

O sinal do 555 é aplicado a um contador 4017 programado para contar até 6 ou 7 conforme o efeito desejado (segmento central aceso ou não).

O sinal das saídas do 4017 é então aplicado ao display de LEDs de 7 segmentos.

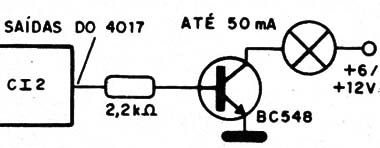

Uma possibilidade de ampliação do efeito está na utilização de lâmpadas de maior potência, formando um círculo, as quais serão ligadas, conforme mostra a figura 1.



Figura 1- Opção de maior potência
Figura 1- Opção de maior potência



O circuito pode funcionar com 6 ou 12 V, bastando apenas mudar o valor do resistor limitador de corrente do display.



Montagem

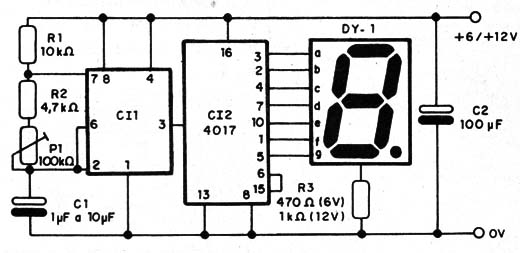

Na figura 2 temos o diagrama completo do efeito.



   Figura 2 – Diagrama completo do display giratório
Figura 2 – Diagrama completo do display giratório

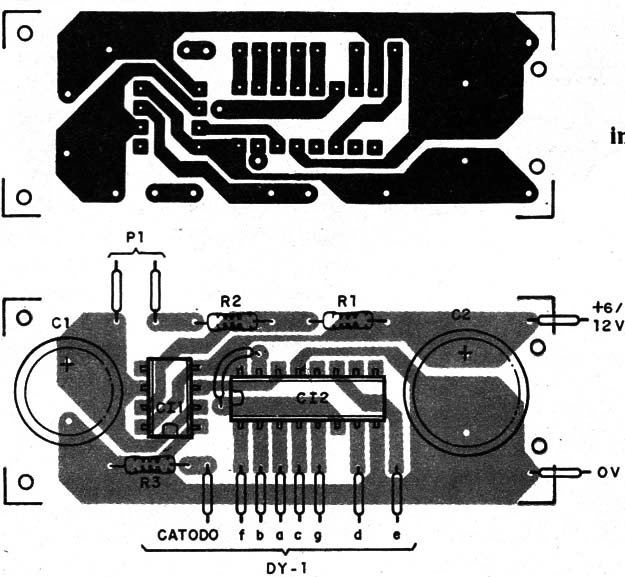

A montagem pode ser feita com base numa placa de circuito impresso, conforme mostra a figura 3.



   Figura 3 – Placa de circuito impresso para a montagem
Figura 3 – Placa de circuito impresso para a montagem



O cuidado maior na montagem é ter certeza de que o display utilizado é de catodo comum.

Dependendo do seu tamanho, pode ser feita uma placa separada para sua instalação.

A posição dos circuitos integrados deve ser observada e os resistores são todos de 1/8 W.



Prova e Uso

Basta alimentar o circuito e ajustar o trimpot para o efeito desejado.

Verifique se todos os displays acendem.

Constatado o funcionamento é só fazer a instalação definitiva do aparelho num painel ou caixa.



CI-1 – 555 – circuito integrado

CI-2 – 4017 – circuito integrado CMOS

DY1 – Display de 7 segmentos de catodo comum

R1 – 10 k Ω – resistor – marrom, preto, laranja

R2 – 4k7 Ω – resistor – amarelo, violeta, vermelho

R3 – 470 Ω – resistor – amarelo, violeta, marrom (12V) ou 1k (marrom, preto, vermelho – 12 V)

P1 – 100 k Ω – trimpot

C1 – 1 µF – capacitor eletrolítico

C2 – 100 µF – eletrolítico

Diversos:

Placa de circuito impresso, suporte de pilhas ou fonte, painel de montagem, fios, etc.
