LTC3534 - Conversor Buck-Boost de 7 V x 500 mA (COM031)

A Linear technology (www.linear.com) destaca o LTC3534, um conversor buck-boost síncrono que pode fornecer até 500 mA de corrente de saída, com tensões acima ou abaixo de 7 V, usando um único indutor. A topologia do dispositivo proporciona uma transferência contínua através de todos os modos de operação, o que o torna ideal para aplicações com 3 ou 4 células alcalinas, NiCad, NiMH ou lítio, que devem manter a tensão de saída constante, mesmo quando a tensão da bateria cai abaixo da tensão de saída. Uma aplicação típica é com células alcalinas com uma faixa de tensões de 3,6 a 6,4 V, fornecendo tensões de saída de 5 V. Na maioria dos casos, o conversor DC/DC Buck-Boost pode acrescentar até 25% a mais de tempo de duração para a bateria quando comparado a uma solução tradicional SEPIC. A frequência constante de comutação do LTC3534 de 1 MHz, assegura a produção de baixo nível de ruído ao mesmo tempo que minimiza o tamanho dos componentes externos. A combinação de componentes externos pequenos e de um invólucro DFN (ou SSOP-16) de 3 mm x 5 mm proporciona uma solução que ocupa muito pouco espaço de montagem.

O LTC3534 inclui dois MOSFETs de canal N e dois MOSFETs de canal P (215 mOhm/275 mOhm e 260 mOhm respectivamente) para fornecer eficiências até 94%. A operação no modo Burst exige apenas 25 uA de corrente quiescente enquanto que a corrente no modo shutdown é menor do que 1 uA, ajudando a estender a durabilidade da bateria. Se a aplicação for sensível a ruídos, o PWM pode também ser configurado para fornecer uma operação contínua forçada de modo a reduzir ruído e interferência de RF. Outros recursos incluem soft-start, limitação de corrente, shutdown térmico e desconexão da saída.

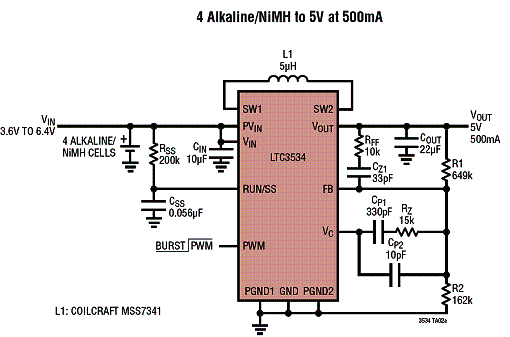

Na figura 1, um circuito de aplicação para este componente.



Circuito para 4 pilhas alcalinas ou NiMH.
Circuito para 4 pilhas alcalinas ou NiMH.

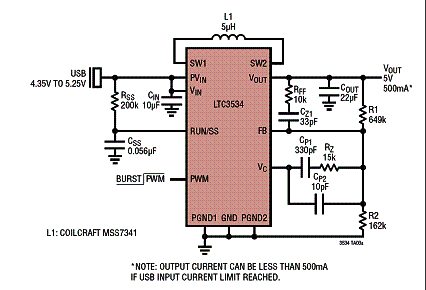

Na figura 2 um circuito para USB fornecendo 5 V com até 500 mA.



Conversor USB para 5 V.
Conversor USB para 5 V.



Mais informações e aplicações podem ser encontrados no data sheet do componente.



Destaques:

* Entrada de 2,4 a 7 V e saída de 1,8 a 7 V

* Saída de 500 mA x 5 V com 4 células AA

* Um único indutor

* Retificação sincronizada com até 94% de eficiência

* Frequência de comutação de 1 MHz

* 1 uA de corrente de shutdown

* Operação no modo burst com 25 uA de corrente quiescente.
