Fios, cabos, eletrodomésticos, lâmpadas incandescentes, fusíveis, chaves e transformadores com primários para a rede de energia podem ser testados com esta útil lâmpada de prova.

Uma lâmpada de prova, ou lâmpada de série, como também é chamada, serve para verificar a continuidade de diversos dispositivos elétricos e eletrônicos.

Encostando seus terminais (PP1 e PP2) nos dispositivos em prova, se houver continuidade a lâmpada acende, e se houver interrupção a lâmpada permanece apagada. Se o brilho da lâmpada for máximo, isso pode indicar um curto-circuito.

A lâmpada dever de 5 a 25 watts ou mesmo 40 watts, as menores são melhores por resultarem em menor intensidade de corrente. As lâmpadas devem ser incandescentes.

As pontas de prova podem ser improvisadas com pregos grandes comuns encapados no cabo.

Veja que este circuito não é isolado da rede de energia e que todas as provas devem ser feita com aparelhos ou componentes analisados desligados totalmente da rede. Não basta desligar seus interruptores. É preciso desconectá-los das tomadas.

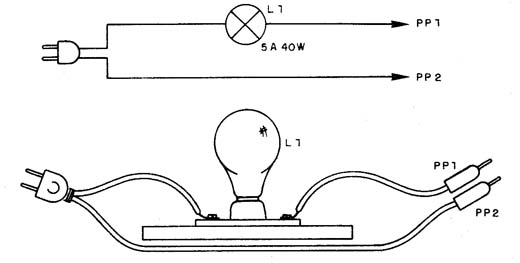

 Lâmpada de Prova
Lâmpada de Prova





L1 - Lâmpada incandescente comum de 5 a 40 W conforme a rede local

PP1, PP2 - Pontas de prova

Diversos: cabo de força, base para a montagem, soquete para a lâmpada, fios, solda, etc.
