Bonde Vai-Vem - Maquete (COL048)

O circuito apresentado é para os iniciantes de ferreomodelismo e para os veteranos que gostam de automatizar a maquete, colocando uma linha de bonde na cidade e que faz um percurso de uma estação à outra, chamamos de vai-vem.  Esse projeto consta de uma fonte regulada de 12 Vcc para os circuitos integrados ( 555 e 4093B ) e outra fonte que faz a velocidade do bonde, variando de zero a 12vcc que é suficiente pois o bonde, o ideal é uma velocidade baixa.







Funcionamento

Em frente as estações, onde queira que o bonde fique parado, (Estação A) é colocado um reed,  ligado em paralelo com o outro reed na (Estação B) que são ligados no terminal 2 do CI 4093B junto com a resistência R3  e C6 (esquema) Ao passar o  imã que estará embaixo do bonde, vai haver um  fechamento do relé A  que se encarrega da reversão dos trilhos e ao mesmo tempo é ligado o relé B que através do capacitor C5 vai descarregar na bobina (reed rele) ao fechar esse contato, vai permitir um pulso no pino 2 do CI555 que através do rele C vai abrir um contato da alimentação dos trilhos, interrompendo o movimento do bonde, permanecendo assim até o tempo que foi ajustado no tripot (R9)  que está ligado no pino 6 e 7 do CI 555. Após terminado o tempo, o rele C fecha o contato de alimentação do trilho o bonde começa a andar e como o rele B já efetuou a reversão, o bonde volta para a outra estação, continuando  o processo.

Na fonte de “ Velocidade do Bonde “ através do LM350 permite que a tensão dos trilhos variem de 0-12vcc que é suficiente para uma velocidade, de preferência baixa. A resistência R6 serve para no caso de um curto-circuito nos trilhos, provoca uma diferença de potencial, fazendo acender um led e um buzer que produz um som perturbador. A resistência R6 fica nesse momento como uma carga, protegendo por alguns segundos, até desligarem a fonte e descobrir o curto. O 7812 é como um zener, ele regula a tensão da fonte dos CI´s em 12vcc mantendo assim um bom funcionamento do circuito sensíveis dos C. integrados.

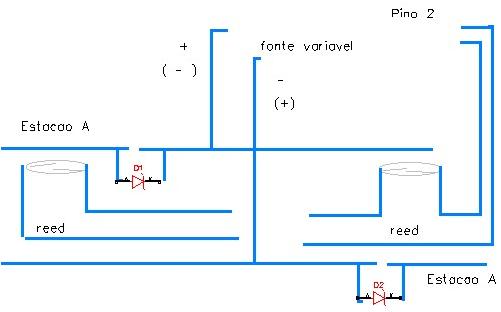

Para garantir qualquer defeito do reed ou falha de atuação, aconselho que façam  um pequeno isolamento em cada lado do trilho (desenho) e soldar  um diodo invertido, de modo que quando o bonde chega nesse ponto, vai encontrar o trilho após o diodo, desligado, não tendo condições de continuar andando, até o tempo liberá-lo para seguir.





Para baixar o esquema formato dch clique aqui.



MONTAGEM

Nas Lojas especializadas, existem as plaquinhas de fenolite cobreada com furos, facilitando as ligações dos CI que se encaixam os soquetes, os reles miniaturas, os transistores, evitando que sejam soldados os terminais, diretamente no cobre.

O CI LM350 deverá ser colocado um dissipador 50X50 m/m

O CI 7812    idem porém com 30X30 m/m



Obs.: Caso perceba que ainda ficam quentes, aumentar o tamanho.







CI 7812 – circuito integrado, regulador de tensão

CI 4093B circuito integrado CMOS

Q1 – BD135 transistor NPN

Q3 – BD135 transistor NPN

T1 - Transformador de  2Amperes 110v/220v 15+15v ( Líder)

F1 Fusível de 1 A

D1,D2, D3, D7 – IN4007

VR1 – Potenciômetro de 5k linear

R1 – 4,7 K 1/8 W

R2 – 100K 1/8 W

R3 – 1 meg 1/8 W

R4 – 240 R 1/8 W

R5 – 100 R 1/8 W

R7 -  100K 1/8 w

R8 – 4,7 K 1/8 W

R9 – trimpot de 1 mega

C! -  1000 mf x 50v

C2 – 2200 mf x 50 v

C3 – 33 mf x 25v ( escolher pelo tempo necessário )

C4 – 1000 mf X 50v eletrolítico

C5 – 1000 mf x 50v

C6 – 0,1 mf cerãmico ou poliester

LM350 CI regulador – Usar dissipador

D6 – Led vermelho 3 m/m

R6 – 1 R 10w

Buzer 3 v

C5 – 1000 mf x 50v eletrolítico

KL1, KL2, KL3 – rele miniatura 12vcc

Diodos nos trilhos – IN4007

S1, S2 – reed

Placa para circuito impresso cobreada

Bornes de saídas

Chicote de fio de força

Fusível 1  A

Porta-fusível

Fios para as ligações

Solda de estanho

Pasta de solda

Knob


Jornal
