Busca-Pólo (IP242)

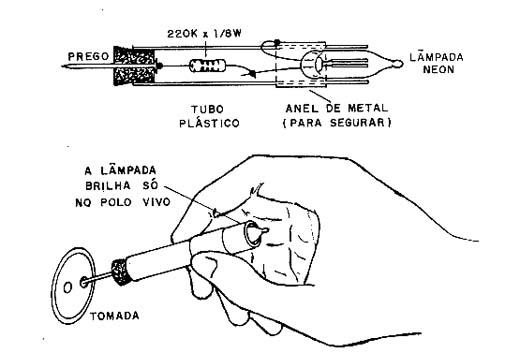

O busca-pólo é um recurso muito usado por todos que trabalham com eletricidade e eletrônica. Trata-se de uma ferramenta simples que permite saber qual é o pólo neutro (terra) e o pólo vivo (fase) de uma tomada ou ainda dos fios de uma instalação elétrica domiciliar de baixa tensão (110 V ou 220 V). No busca-pólo comum encontramos uma lâmpada neon e um resistor de valor muito alto (220 k ou mais) ligados em serei. Numa extremidade do circuito temos uma ponta de prova que pode ser feita com um preguinho comum e na outra um anel de metal para segurar, ligado a um dos pólos da lâmpada neon. A lâmpada neon acende com tensões a partir 80 V tipicamente, mas exige uma corrente tão pequena que não causa choque algum se circular pelo nosso corpo. Assim, segurando pelo anel de metal a ferramenta e tocando num dos pólos da tomada, se for o neutro não circula corrente alguma e a lâmpada permanece apaga. Se tocarmos no pólo vivo (fase) a corrente circula e a lâmpada acende (mas não tomamos choque algum). As lâmpadas neon acendem com brilho alaranjado bem fraco. No comércio especializado encontramos chavinhas de fenda que já possuem o busca-pólo incorporado.



Busca-pólo
Busca-pólo
