Amperímetro (ALM278)

Amperímetros são instrumentos destinados à medição de correntes elétricas. Na sua forma mais simples podemos usar um galvanômetro comum para essa finalidade, ligando-o em série com o circuito no qual desejamos saber a corrente, conforme mostra a figura 1.

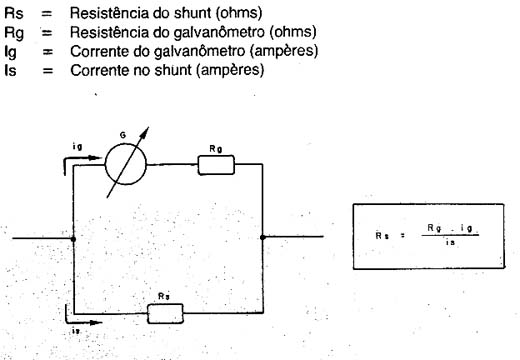

Se o fundo de escala do galvanômetro for muito menor do que a intensidade da corrente medida, por exemplo, desejamos medir até 100 mA com um instrumento que tenha um fundo de escala de 1 mA, precisamos derivar o excesso de corrente, conforme mostra a figura 2.










Para a derivação usamos um "shunt" ou resistência de derivação que é calculado pela seguinte fórmula:












As correntes devem ser medidas na mesma unidade e as resistências em Ω.

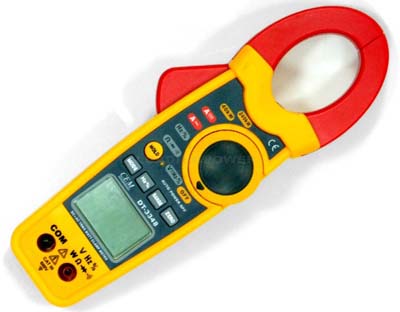

Um tipo moderno de amperímetro é o que permite a realização da medição sem que o circuito precise ser interrompido. Trata-se do amperímetro tipo "alicate", mostrado na figura 3.










Esse instrumento mede a corrente com base no campo magnético que ela cria e que é "captado" por uma bobina que envolve o condutor quando ele é utilizado.

Os multímetros comuns possuem escalas para a medida de corrente funcionando como amperímetros, miliamperímetros e microamperímetros.



Temas Abordados

* Instrumentos elétricos

* Corrente elétrica

* Shunt
