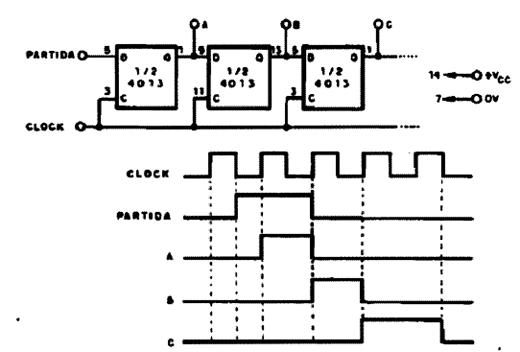

Os dois flip-flops do 4013 podem ser utilizados num seqüenciador, conforme mostra a figura em que temos a ligação de 3 unidades e a indicação de como mais podem ser utilizadas. O Vcc pode variar entre 5 e 12 V e as formas dos sinais de entrada e de saída são dadas. A partida é feita com a mudança de nível durante os dois primeiros ciclos, conforme mostra o diagrama de tempos. O clock vai determinar então a saída.
Sequenciador 4013
