Defeito: Ausência de som e imagem, trama parcial na tela

Autor: Gilnei Castro Muller - Santa Maria - RS



Relato:

Após alimentar corretamente o circuito da fonte primária, apenas era ouvido o zumbido característico de deficiência de filtragem na fonte. Não existia imagem e nem som, porém a trama se apresentada na tela com deformação nas laterais, conforme mostrado na figura. O forte zumbido de áudio caracteriza problema na filtragem da fonte primária. Ao verificar os capacitores eletrolíticos da fonte, encontramos o capacitor C911 de 220 µF x 400 Vcc, completamente aberto. Após a substituição de C911, o bom funcionamento do televisor foi restabelecido.

Nota importante: de acordo com o formato mostrado da trama mostrado na tela do TRC, inicialmente poderíamos suspeitar das bobinas defletoras de saída horizontal ou de algum componente associado. No entanto, o problema de um capacitor na fonte foi responsável pelos mesmos sintomas.

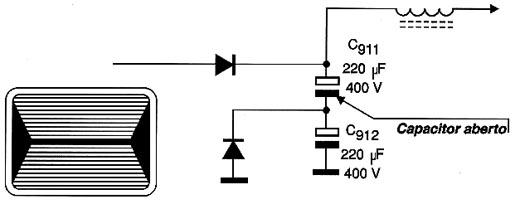

Diagrama do setor do aparelho desenhado pelo autor.
Diagrama do setor do aparelho desenhado pelo autor.
